Delme Jig 3D Baskı ile Nasıl Tasarlanır? Tekrarlı İşler İçin Pratik Rehber

Delme jig 3d baskı, aynı deliği tekrar tekrar doğru yerde açmanız gerektiğinde en pratik çözümlerden biridir. Ahşap, plastik ya da ince metal işlerinde parçayı her seferinde yeniden ölçmek yerine, ölçüyü sabitleyen bir kılavuz kullanarak hem süreyi kısaltabilir hem de hata payını düşürebilirsiniz.

Delme jig tam olarak ne işe yarar?

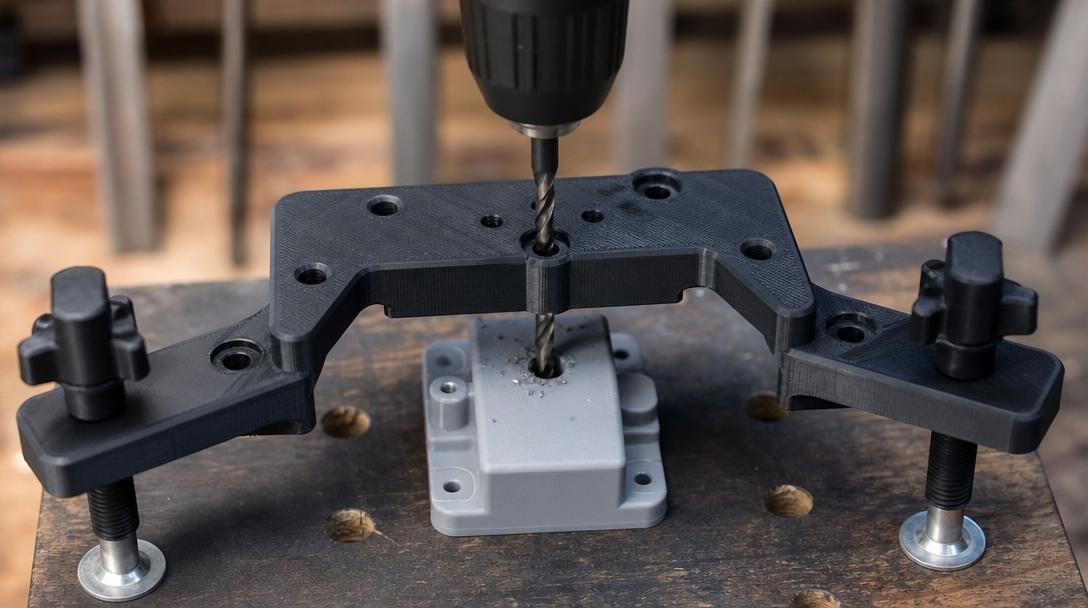

Basit bir delme jig’i; matkap ucunun konumunu, açısını veya kenara olan mesafesini sabit tutan yardımcı parçadır. Özellikle küçük atölyelerde, düşük adetli üretimde ve prototip aşamasında çok işe yarar. Seri üretim seviyesinde metal fikstür gerekmeyen işlerde FDM baskı ile hızlıca deneme yapmak büyük avantaj sağlar. Böyle bir parça ihtiyacınız varsa, özel ölçüye uygun 3d baskı hizmeti ile önce örnek parça ürettirip sahada test etmek çoğu zaman en mantıklı başlangıç olur.

Tasarımda ilk bakmanız gereken 4 nokta

İyi bir jig’in başarısı sadece deliğin yerini göstermesinden gelmez; kullanım sırasında kaymaması, çatlamaması ve kullanıcıyı yanlış pozisyona zorlamaması gerekir. Tasarımı kurarken şu dört başlık kritik önem taşır:

• Referans yüzey: Jig, parçaya her seferinde aynı kenardan veya aynı köşeden oturmalıdır.
• Burç veya kılavuz deliği: Matkap doğrudan plastiğe sürtünecekse deliği biraz kalın ve etrafını güçlü tasarlamak gerekir.
• Sıkıştırma alanı: Mengene, vida veya elle bastırma için güvenli yüzey bırakılmalıdır.
• Talaş kaçışı: Delik çevresinde talaşın birikmesini önleyen küçük boşaltmalar kullanım konforunu artırır.

Özellikle sıkı geçme isteyen yardımcı parçalarda, ölçü toleransını doğru vermek şarttır. Bu noktada birbirine geçen parçalar için tolerans rehberi, ilk denemede daha isabetli sonuç almanıza yardımcı olur.

Hangi malzeme ve hangi baskı yaklaşımı daha doğru?

Delme jig için tek bir doğru malzeme yoktur. Hafif kullanım ve hızlı prototip için PLA yeterli olabilir; ancak atölye ortamında darbe, sıcaklık ve uzun kullanım varsa PETG, ASA veya mühendislik sınıfı filamentler daha güvenli seçimdir. Matkap sürtünmesinin doğrudan deliğe bineceği senaryolarda plastik gövde içine metal burç eklemek de iyi bir çözümdür. Böylece FDM baskının hızını korurken aşınma direncini artırabilirsiniz.

Baskı yönü de en az malzeme kadar önemlidir. Delme kuvveti katmanları ayıracak yönde geliyorsa parça zayıf davranır. Bu nedenle jigi, baskı katmanları yük yönüne dik gelecek şekilde konumlandırmak; kritik bölgelerde duvar sayısını artırmak ve gereksiz dolgu yerine çevresel sağlamlığı yükseltmek daha doğru olur. Maliyet tarafında karar vermek için online 3d baskı için anında fiyat alıp farklı boyut ve malzeme seçeneklerini hızlıca karşılaştırabilirsiniz.

3D baskılı delme jig ne zaman mantıklıdır, ne zaman değildir?

Bu yöntem; prototip, montaj yardımcı aparatı, düşük-orta adetli tekrar eden iş, eğitim amaçlı atölye ve özel ölçülü ürünlerde çok mantıklıdır. Çünkü tasarımı aynı gün revize edebilir, deliği 1 mm kaydırmanız gerekiyorsa kalıbı baştan yaptırmadan yeni sürüm üretebilirsiniz. Buna karşılık çok yüksek baskı kuvveti, sert çelik delme, yüzlerce tekrar ve mikron seviyesinde hassasiyet gereken işlerde metal fikstür daha doğru tercih olabilir.

Özetle, delme jig’i FDM ile üretmek; hız, düşük maliyet ve tasarım esnekliği arasında güçlü bir denge sunar. Özellikle özel aparat ve fikstür ihtiyacında önce işlevi doğrulayan bir 3D baskılı sürümle başlamak, sonradan daha pahalı imalata geçmeden önce size net bir karar zemini verir.
