Fillet mi Chamfer mi? Mukavemet ve Baskı Kolaylığı İçin Hangisi Doğru

Fillet mi chamfer mi? FDM parçalarda kısa cevap şudur: yük taşıyan ve çatlak başlatma riski olan köşelerde çoğu zaman fillet daha güvenlidir; destek azaltmak, baskıyı kolaylaştırmak ve ölçülü kenar kırmak istediğinizde ise chamfer daha pratiktir. Doğru seçim, parçanın hangi yönde yüklendiğine, baskı yönüne ve o köşenin üretimde ne iş yaptığına bağlıdır.

3D baskıda kenar geometrisi sadece görünüşü etkilemez; gerilim dağılımını, katmanların nasıl çalıştığını ve baskının ne kadar temiz çıkacağını da belirler. Bu yüzden bir köşeyi yuvarlatmak ile pah kırmak arasındaki fark, özellikle fonksiyonel aparatlar, muhafazalar ve montaj parçalarında tahmin edilenden daha kritiktir.

Fillet ne zaman daha doğru seçim olur?

Fillet, yani yuvarlatılmış geçiş, keskin köşede biriken gerilimi dağıtmaya yardımcı olur. Özellikle yük altında çalışan bir kolda, vida çevresinde veya ani kesit değişimi olan bölgelerde bu büyük avantaj sağlar. FDM baskıda katmanlar arası dayanım zaten sınırlı olduğu için köşeyi yumuşatmak, çatlağın tek noktadan başlamasını zorlaştırabilir.

• Mukavemet odaklı parçalarda: taşıyıcı braket, tutucu kol, klips tabanı gibi parçalarda tercih edilir.
• Estetik yüzey geçişlerinde: daha akıcı ve profesyonel görünüm verir.
• El ile temas eden ürünlerde: keskin kenar hissini azaltır.

Ancak fillet her zaman otomatik olarak daha iyi değildir. Çok geniş radyuslar, bazı yönlerde baskı süresini artırabilir veya alt yüzeyde destek ihtiyacı doğurabilir. Bu nedenle yalnızca “güzel görünüyor” diye değil, gerçekten gerilim yığılması olan noktalarda kullanılmalıdır.

Chamfer ne zaman avantaj sağlar?

Chamfer, yani pah kırma, FDM için çoğu zaman daha üretim dostu bir çözümdür. Çünkü 45 derece civarında tasarlanan bir pah, destek gerektirmeden basılabilir ve alt kenarlarda daha temiz sonuç verir. Özellikle tabladan başlayan keskin dış köşelerde veya delik girişlerinde chamfer, hem baskı kolaylığı hem montaj konforu açısından çok işe yarar.

Şu durumlarda chamfer öne çıkar:

• Destek azaltmak istediğinizde: aşağı bakan keskin kenarları yumuşatır.
• Montaj kolaylığı gerektiğinde: geçmeli parça, kapak veya kılavuz girişlerinde hizalamayı kolaylaştırır.
• Elephant foot etkisini tolere etmek istediğinizde: ilk katman taşmasını daha az görünür hale getirebilir.

Özellikle prototip parçalarında hızlı revizyon önemliyse, chamfer çoğu zaman daha öngörülebilir bir baskı sonucu verir. Tasarımınızın maliyet etkisini görmek isterseniz online 3d baskı için anında fiyat alarak farklı versiyonları kolayca kıyaslayabilirsiniz.

Kararı verirken 3 pratik soru sorun

Fillet ve chamfer arasında kalınca şu üç soruyu sormak genelde yeterlidir:

1. Bu köşe yük taşıyor mu? Evetse önce fillet düşünün.
2. Bu yüzey destek istemeden basılmalı mı? Evetse chamfer daha mantıklı olabilir.
3. Bu kenar montaj veya kılavuzlama görevi görüyor mu? Parça girişlerinde chamfer çoğu zaman daha işlevseldir.

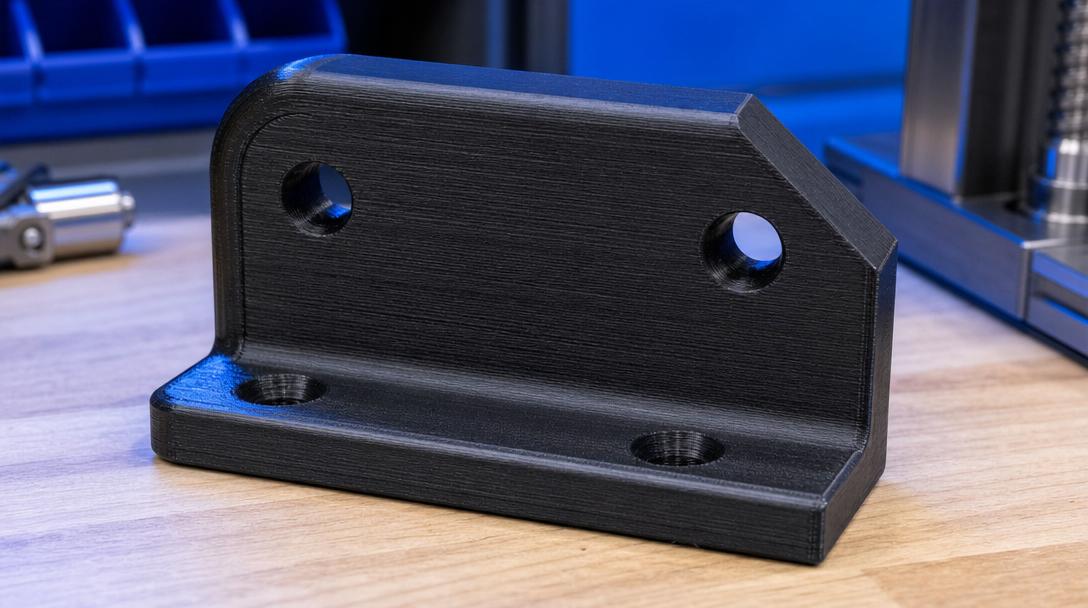

Örneğin bir L braketin iç köşesinde fillet, çatlak riskini azaltabilir. Ama aynı parçanın tabla ile temas eden alt dış kenarında küçük bir chamfer, ilk katman kusurlarını gizleyip baskıyı daha temiz gösterebilir. Yani çoğu iyi tasarım tek bir cevaba dayanmaz; aynı parçada fillet ve chamfer birlikte kullanılır.

FDM baskıda en sık yapılan hata

En yaygın hata, her keskin köşeyi büyük bir fillet ile çözmeye çalışmaktır. Oysa bazı bölgelerde bu karar gereksiz destek, daha uzun baskı süresi ve ölçü sorunları doğurabilir. Benzer şekilde her yere chamfer atmak da yük altındaki kritik köşelerde istenen dayanımı sağlamayabilir. Bu noktada parça yönünü de hesaba katmak gerekir; çünkü katmanların yükle ilişkisi, kenar formu kadar önemlidir. Bu konuyu daha derin görmek isterseniz Baskı Yönü (Orientation) Parça Dayanımını Nasıl Etkiler? rehberine de göz atabilirsiniz.

Sonuç olarak, fillet daha çok gerilim yönetimi ve akıcı geçiş, chamfer ise daha çok üretilebilirlik ve montaj kolaylığı aracıdır. Fonksiyonel bir tasarımı baskıya çevirmeden önce bu ayrımı doğru kurmak, hem daha sağlam hem daha temiz bir sonuç verir. Parçanızı üretime uygun hale getirmek veya doğrudan bastırmak isterseniz Ucuz3D’nin 3d baskı hizmeti üzerinden modelinizi değerlendirebilirsiniz.
