Çıt Çıt Geçme Tasarımı: Kırılmayan Snap-Fit Klipsler Nasıl Çizilir?

Çıt çıt geçme tasarımı doğru boşluk, doğru esneme boyu ve doğru baskı yönüyle yapıldığında FDM baskıda gayet işlevsel olabilir. Sorun çoğu zaman klips fikrinde değil; kökün fazla kalın, kolun fazla kısa veya toleransın fazla sıkı seçilmesindedir.

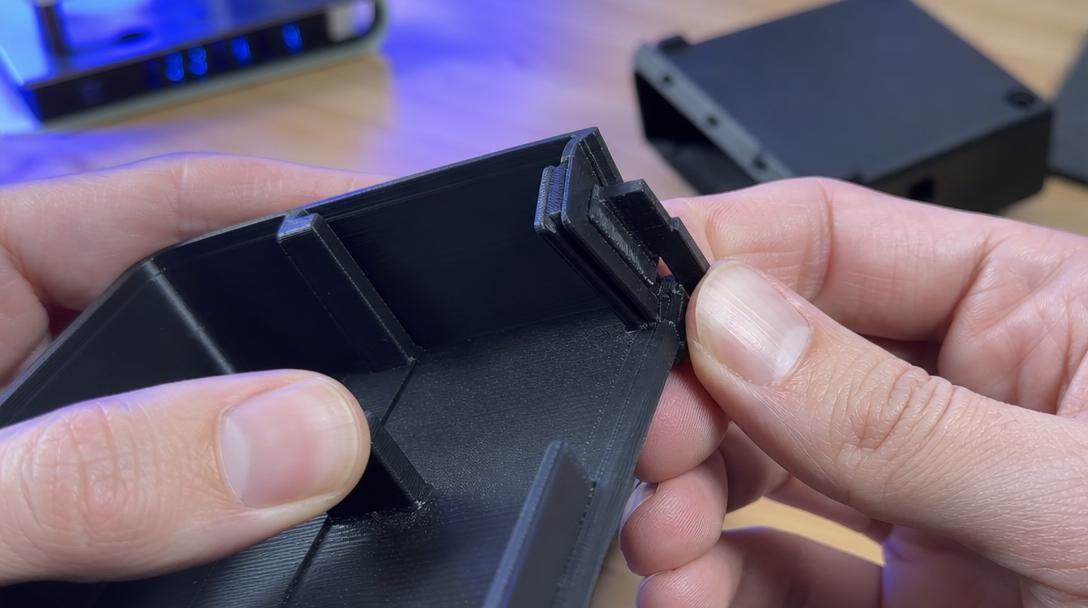

Özellikle kapak, muhafaza, pil yuvası, elektronik kutu ve küçük servis kapaklarında snap-fit çözümler vida ihtiyacını azaltır, montajı hızlandırır ve parça sayısını düşürür. Ancak ekranda çalışan bir klipsin baskıdan sonra hemen kırılması çok yaygındır. Tasarım aşamasında birkaç temel kuralı uygularsanız, prototipten çalışan parçaya daha hızlı geçebilirsiniz. Tasarımınız hazırsa 3d baskı hizmeti ile işlev testi için numune üretmek, sonradan pahalı revizyonları azaltır.

Snap-fit klipsler neden kırılır?

FDM parçalarda kırılma genellikle üç nedenden gelir: yetersiz esneme payı, keskin köşede gerilim birikmesi ve katman yönünün yanlış seçilmesi. Klips kolu kısa tutulduğunda parça esnemek yerine zorlanır. Kök bölümünde keskin 90 derece geçiş varsa yük tek noktada toplanır. Bir de katmanlar bükülme yönüne ters yerleştirilirse, teoride esnemesi gereken parça katman çizgisinden ayrılabilir.

Bu yüzden snap-fit tasarımında yalnız “yerine otursun” diye düşünmek yetmez; “kaç kez takılıp sökülecek, ne kadar esneyecek, kullanıcı ne kadar kuvvet uygulayacak?” sorularını da baştan cevaplamak gerekir.

Kırılmayan çıt çıt geçme tasarımı için 4 temel kural

• Kolu uzatın, kökü inceltmeyin: Daha uzun klips kolu aynı hareketi daha düşük gerilimle yapar. Çok kısa klipsler sert hissedilir ve çabuk çatlar.
• Kök bölgesine radyüs verin: Klipsin gövdeye bağlandığı yerde küçük bir yuvarlatma, gerilim yığılmasını belirgin biçimde azaltır.
• Geçme boşluğunu sıfırlamayın: Karşı parçaya tam sıfır toleransla girmek isteyen klipsler baskı toleransı yüzünden sıkışır. Bu yüzden deneme prototipinde kontrollü boşluk bırakmak gerekir.
• Tırnak açısını yumuşatın: Giriş tarafında daha akıcı bir eğim, çıkış tarafında ise tutmayı sağlayan daha dik bir yüzey kullanmak montajı kolaylaştırır.

Parçanın ölçeğine göre ideal değerler değişse de, snap-fit işlerinde en güvenli yaklaşım önce küçük test kuponları basmaktır. Özellikle kapaklı kutu ve elektronik muhafaza projelerinde önce tek bir klipsi doğrulayıp sonra tüm ürüne yaymak daha verimlidir. Parça boyutunu ve revizyon sayısını hesaplarken anında fiyat görmek, deneme-yanılma sürecini daha planlı yönetmenizi sağlar.

Malzeme seçimi ve baskı yönü sonucu doğrudan etkiler

Her filament snap-fit için aynı davranmaz. PLA serttir ve prototipte hızlı sonuç verir; ancak sık açılıp kapanan klipslerde kırılgan olabilir. PETG daha tok davranır ve tekrarlı kullanımda çoğu zaman daha güvenli sonuç verir. Esneklik ihtiyacı yüksek özel çözümlerde TPU düşünülebilir; fakat her klips geometrisi için fazla yumuşak kalabilir. Dış ortam veya sıcaklık dalgalanması gören parçalarda ASA ya da mühendislik sınıfı malzemeler daha doğru olabilir.

Baskı yönü ise en az malzeme kadar kritiktir. Klips kolunun bükülme ekseni, katmanların kolay ayrılacağı yönde kalırsa iyi malzeme bile sizi kurtarmaz. Bu nedenle baskı yönünü belirlerken yalnız yüzey kalitesine değil, yük yoluna da bakın. Eğer geçmeli bağlantılarda boşluk mantığını netleştirmek istiyorsanız, Tolerans Nedir? Birbirine Geçen Parçalar Nasıl Tasarlanır? rehberi bu konuda iyi bir temel sağlar.

İlk prototipte neyi test etmelisiniz?

İlk baskıda tüm ürünü değil, yalnız kritik bağlantıyı test etmek zaman kazandırır. Şu dört noktayı kontrol etmeniz yeterlidir: klips elle takılırken aşırı kuvvet istiyor mu, yerine oturduğunda boşluk yapıyor mu, sökme sırasında beyazlama veya çatlama oluyor mu, ikinci ve üçüncü takmada davranış değişiyor mu?

Eğer klips ilk kullanımda fazla sertse hemen malzeme değiştirmek yerine önce kol boyunu artırmak, kök radyüsünü büyütmek ve geçme boşluğunu hafifçe açmak daha doğru olur. Çoğu snap-fit probleminde çözüm yazıcıdan önce geometride bulunur. Doğru tasarlanmış bir klips, vida ve ek aparat ihtiyacını azaltarak daha temiz ve daha hızlı monte edilen parçalar üretmenizi sağlar.
