Delme Jig Tasarımı: 3D Baskı ile Tekrarlı İşlerde Hız ve Tutarlılık

Delme jig tasarımı, aynı deliği tekrar tekrar doğru yerde açmak istediğiniz işlerde en pratik çözümlerden biridir. 3D baskı ile üretilen basit bir jig; ölçü kaçıklığını azaltır, iş hızını artırır ve özellikle küçük atölyelerde pahalı fikstür ihtiyacını ciddi biçimde düşürür.

Delme jig tam olarak ne işe yarar?

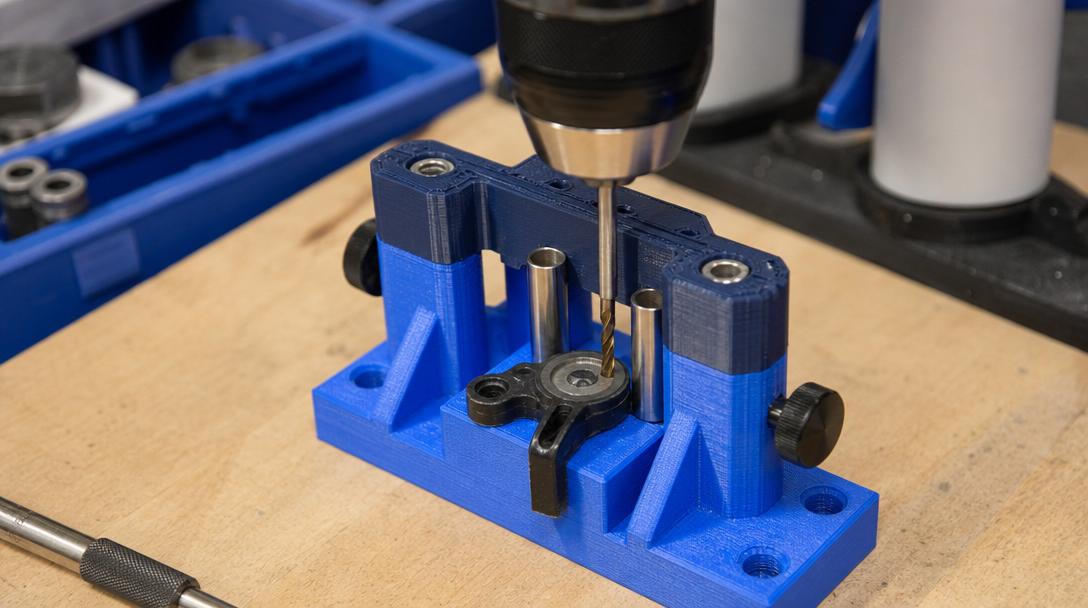

Delme jig, matkap ucunu doğru noktaya yönlendiren ve parçayı her seferinde aynı referansla konumlandıran yardımcı aparattır. Ahşap, plastik, ince metal levha ya da montaj öncesi işaretleme gereken işlerde kullanılır. Özellikle düşük adetli üretimde, prototipte ve özel montaj parçalarında büyük zaman kazandırır. Ölçüye özel aparat ihtiyacı olan ekipler için otomasyon ve robotik odaklı 3D baskı çözümleri bu tip fikstürleri hızlıca hayata geçirmeyi kolaylaştırır.

Burada kritik nokta şudur: FDM ile basılan jig, doğrudan ağır sanayi mastarı gibi düşünülmemelidir. Ancak doğru malzeme, doğru duvar kalınlığı ve doğru referans yüzeylerle tasarlanırsa; montaj, kılavuzlama, delik işaretleme ve hafif delme operasyonlarında son derece verimli çalışır.

Tasarımda önce referans yüzeyleri belirleyin

İyi bir jig’in başarısı delik çapından önce referans mantığında başlar. Parçanın hangi kenarı, köşesi veya yüzeyi her seferinde aynı şekilde oturacaksa jig buna göre kurulmalıdır. Eğer parça jig içinde serbest oynuyorsa en doğru delik merkezi bile sahada işe yaramaz.

• En az iki sabit referans yüzey tanımlayın: biri yanal, biri boyuna konum için.
• Parçayı tek yönde oturtun: ters takılma ihtimalini azaltmak için asimetrik bir kılavuz geometrisi kullanın.
• Matkap payını düşünün: delik eksenini sadece nominal ölçüye göre değil, matkabın kaçma eğilimine göre değerlendirin.
• Aşınacak noktaları kalınlaştırın: matkap giriş bölgesi ve baskı yönüne dik ince duvarlar zayıf kalmamalıdır.

Bu aşamada geçme ve boşluk değerleri önem kazanır. Jig içine oturacak parçanın ne çok sıkı ne de fazla gevşek olmaması gerekir. Bu yüzden tasarım öncesi Tolerans Nedir? Birbirine Geçen Parçalar Nasıl Tasarlanır? rehberine göz atmak, özellikle ilk denemede doğru sonucu alma ihtimalini artırır.

FDM için uygun geometri nasıl seçilir?

3D baskı jig tasarlarken amaç sadece modeli basılabilir yapmak değil, kullanım sırasında deformasyonu da sınırlamaktır. Bu nedenle ince ve uzun tek parça duvarlar yerine nervürlü, tabanı geniş ve yükü yayabilen bir form tercih edilmelidir. PLA hızlı prototip için yeterli olabilir; fakat atölye sıcaklığı yüksekse veya daha tok bir yapı isteniyorsa PETG ya da uygun mühendislik malzemeleri daha mantıklı seçim olur.

Delik kılavuzu gereken uygulamalarda iki yaklaşım vardır. İlki, delik merkezini baskı gövdesiyle vermektir; bu yöntem hafif işler için uygundur. İkincisi ise baskı gövdesine metal burç veya hazır kılavuz eklemektir; tekrar sayısı yüksekse çok daha uzun ömürlü olur. Eğer jig’i sadece bir montaj yardımcısı değil, gerçek üretim aparatı gibi kullanacaksanız, baskı yönünü katmanların yük hattına göre seçmek de önemlidir.

Ne zaman 3D baskı ile jig yaptırmak mantıklıdır?

Eğer ihtiyaç duyduğunuz aparat standart katalog ürünü değilse, birkaç gün içinde sahaya inmesi gerekiyorsa veya önce deneme yapıp sonra revize etmek istiyorsanız 3D baskı çok güçlü bir yöntemdir. CNC ile işlenecek sert bir fikstüre geçmeden önce boyut, erişim ve ergonomi testini hızlıca görmek mümkündür. Bu da özellikle bakım ekipleri, montaj hatları ve ürün geliştirme süreçlerinde ciddi avantaj sağlar.

Kendi ölçülerinize göre bir jig tasarladıysanız ya da yalnızca kaba fikriniz varsa, dosyanızı yükleyip anında fiyat görmek ilk karar için yeterlidir. Doğru kurgulanmış bir delme jig’i, küçük bir 3D baskı parçası gibi görünse de atölyede hata oranını düşüren ve işi standartlaştıran en faydalı yardımcı aparatlardan biri olabilir.
