Kann ich einen 3D-Druck ohne STL-Datei in Auftrag geben?

Ja, Sie können den 3D-Druck auch ohne STL-Datei in Auftrag geben. Für die Herstellung des Bauteils wird jedoch zunächst ein digitales 3D-Modell benötigt. Als Ausgangspunkt können Sie das physische Bauteil, seine Maße, Fotos oder eine Zeichnung verwenden. Wenn Sie zu Beginn auch erklären, wofür das Bauteil gedacht ist und mit welchen anderen Teilen es verbunden wird, lässt sich leichter feststellen, welche Informationen für die Modellierung erforderlich sind.

Warum wird eine STL-Datei benötigt?

STL ist eines der gängigen Dateiformate, mit denen die Oberflächengeometrie eines 3D-Modells für die Druckvorbereitung übertragen wird. Die Slicing-Software wandelt diese Geometrie in Schichten und Bewegungen um, denen der Drucker folgen kann. Ohne Datei kennt der Drucker weder die Form noch die Maße oder Bohrungen des Bauteils. Daher muss zunächst ein Modell erstellt oder ein bereits vorhandenes Modell gefunden werden. Neben STL können auch andere 3D-Dateiformate verwendet werden. Welches Format geeignet ist, hängt vom Modell und vom Produktionsablauf ab.

Starten Sie mit dem, was Sie bereits haben

Je nach Verwendungszweck des Bauteils können unterschiedliche Referenzen hilfreich sein:

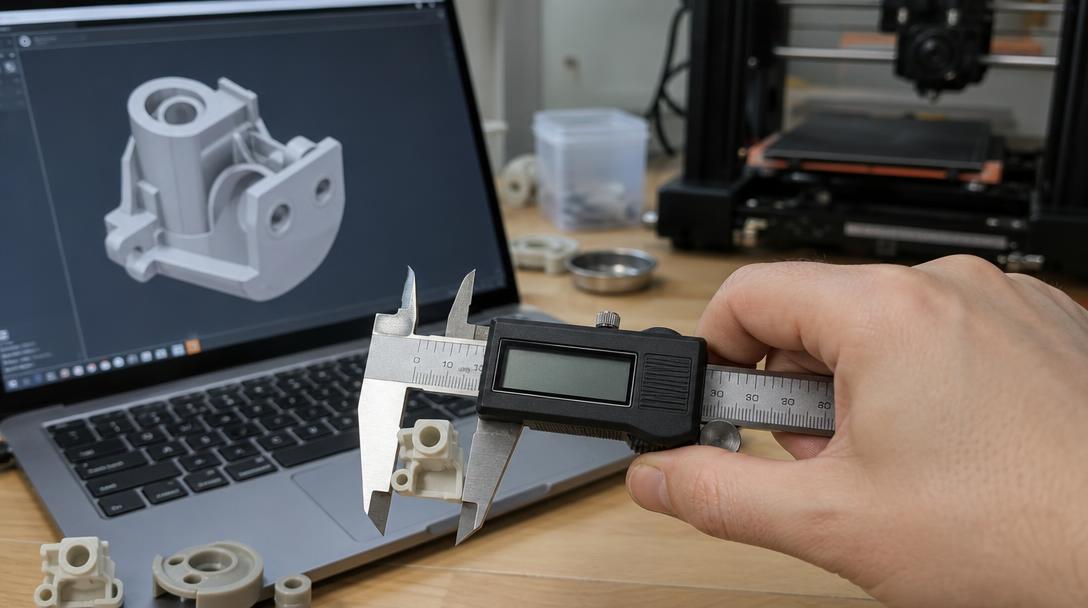

• Kopie eines vorhandenen Bauteils: Wenn Sie das Bauteil noch haben, lassen sich Breite, Höhe, Dicke, Bohrungsdurchmesser und Verbindungspunkte messen. Fotos aus mehreren Blickwinkeln helfen ebenfalls dabei, die Form zu erkennen.
• Gebrochenes oder fehlendes Bauteil: Teilen Sie Fotos und Maße der verbliebenen Teile, eines baugleichen Bauteils oder des Bereichs mit, in dem das Bauteil eingesetzt wird. Die Bruchfläche allein zeigt möglicherweise nicht die ursprünglichen Maße. Auch der Einbauort und die Gegenstücke müssen berücksichtigt werden.
• Neues Design: Eine Handskizze, eine technische Zeichnung mit Maßen oder ein grober Entwurf kann als Ausgangspunkt dienen. Ergänzen Sie Angaben zur Verwendung, etwa woran das Bauteil befestigt wird und welche Last es tragen muss.

Die genauen Maße eines Bauteils lassen sich häufig nicht allein anhand eines Fotos bestimmen. Ein Maßstabsreferenz im Bild und die zusätzliche Angabe kritischer Maße verringern das Risiko von Modellierungsfehlern. Wird das Bauteil in einen Mechanismus eingesetzt, müssen außerdem Spiel und Toleranzen bei der Konstruktion berücksichtigt werden. Fotografieren Sie das Bauteil möglichst bei guter Beleuchtung aus mehreren Blickwinkeln und legen Sie einen Maßstab, zum Beispiel ein Lineal, daneben. So lassen sich Form und ungefähre Abmessungen leichter erkennen.

Woran erkennen Sie, ob das Modell produktionsbereit ist?

Es reicht nicht aus, dass das Modell auf dem Bildschirm korrekt aussieht. Druckausrichtung, Wandstärke, Bohrungs- und Passmaße sowie der Bedarf an Stützstrukturen müssen geprüft werden. Bei ineinandergreifenden Teilen kann ein kleines Toleranzmuster helfen, die Passung zu testen, bevor Sie das gesamte Bauteil drucken lassen. Hinweise zur Berücksichtigung dieser Aspekte während der Konstruktion finden Sie in unserem Toleranzratgeber für ineinandergreifende Teile.

Wenn es sich um ein Ersatzteil für ein Gerät handelt, sollte auch die Materialauswahl auf die Einsatzbedingungen abgestimmt werden. Hitze, Stöße, Flexibilität und Witterungseinflüsse machen ein Material nicht in jeder Situation geeignet. Um beispielsweise die Maße und Einsatzbedingungen eines gebrochenen Kunststoffteils besser einzuordnen, können Sie die Informationen auf unserer Seite zum 3D-Druckservice für gebrochene Kunststoffteile berücksichtigen. Bei sicherheitskritischen oder stark belasteten Bauteilen muss die Eignung des 3D-Drucks gesondert geprüft werden.

Der nächste Schritt, sobald die Datei bereit ist

Nach der Erstellung des Modells werden die Slicing-Einstellungen und die Eignung für die Herstellung geprüft. Wenn Sie bereits eine STL-Datei haben, können Sie mit unserem Team über eine Online-Anfrage für 3D-Druck besprechen, wie sie für den Druck vorbereitet wird. Falls Sie noch keine Datei haben, erwähnen Sie das in Ihrer ersten Nachricht und senden Sie die verfügbaren Maße, Zeichnungen oder Fotos sowie Angaben zum Verwendungszweck des Bauteils mit. So lässt sich frühzeitig klären, welche zusätzlichen Informationen für die Modellierung benötigt werden. Wenn das Bauteil mit einem Gegenstück zusammenarbeitet, geben Sie auch dessen Maße und Verbindungsart an. Ein Modell, das nur nach dem äußeren Erscheinungsbild erstellt wird, passt bei der Montage möglicherweise nicht.

<pKurz gesagt: Eine noch nicht fertige STL-Datei ist kein Hindernis. Geeignete Referenzen und Maße bilden den Ausgangspunkt für ein druckgerechtes Modell.
