Kalibrierung der Flussrate: Präzise Messung mit dem Einwandtest

Die Kalibrierung der Flussrate wird durchgeführt, um zu prüfen, wie viel Material Ihr Drucker tatsächlich aus der Düse fördert. Ist die flow rate zu hoch, quellen die Wände auf, Öffnungen werden enger und auf der Oberfläche sammelt sich überschüssiges Material; ist sie zu niedrig, werden die Schichten schwächer, es entstehen Lücken und das Bauteil fällt dünner aus als vorgesehen. Besonders bei maßkritischen FDM-Teilen beeinflusst diese Einstellung nicht nur die Optik, sondern direkt auch die Funktion.

Warum ist die Flussrate so kritisch?

Der im Slicer angegebene Prozentwert entspricht nicht immer exakt der tatsächlich austretenden Kunststoffmenge. Schon kleine Toleranzabweichungen beim Filamentdurchmesser, das Verhalten des Hotends, Düsenverschleiß und selbst die Materialmarke können das Ergebnis verändern. Deshalb muss eine Einstellung, die bei demselben Drucker für PLA gut funktioniert, nicht automatisch auch für PETG oder ABS ideal sein.

Eine falsche flow rate macht sich meist durch folgende Anzeichen bemerkbar:

• Zu hoher Fluss: Materialansammlungen an Ecken, geschlossene Schriftzüge, größere Außenmaße.
• Zu niedriger Fluss: Öffnungen in dünnen Wänden, Lücken in der Oberseite, schwache Schichthaftung.
• Maßabweichung: Steck- oder Passungsteile sitzen zu stramm oder zu locker.
• Unnötige Kosten: Fehlgeschlagene Drucke verbrauchen sowohl Zeit als auch Filament.

Gerade bei funktionalen Prototypen oder maßhaltigen Teilen gehört die richtige Flusseinstellung zu den grundlegenden Schritten für ein hochwertiges Ergebnis im 3d baskı hizmeti.

Wie wird der Einwandtest durchgeführt?

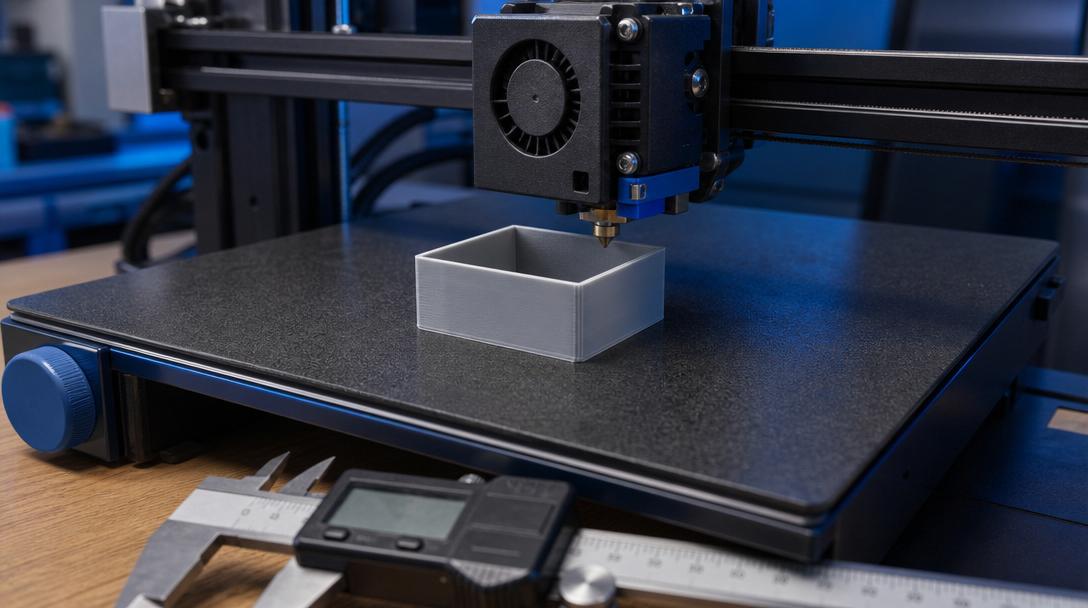

Die praktischste Methode besteht darin, ein dünnwandiges Testteil zu messen, das oben offen und mit nur einem Perimeter gedruckt wurde. Ziel ist es, die im Slicer vorgesehene Wandstärke mit dem tatsächlichen Ergebnis zu vergleichen. Wenn Sie zum Beispiel eine 0.4 mm-Düse und 0.45 mm line width verwenden, sollte die gemessene Wand ebenfalls etwa 0.45 mm betragen.

1. Erstellen Sie im Slicer einen einfachen Würfel oder Zylinder mit einer einzigen Wand und offener Oberseite.
2. Stellen Sie die Anzahl der Wände/Perimeter auf 1; Ober- und Unterschichten sowie Infill sollten nach Möglichkeit deaktiviert oder auf ein Minimum reduziert werden.
3. Lassen Sie die Flussrate auf dem aktuellen Wert und drucken Sie den Test.
4. Messen Sie nach dem Abkühlen des Teils die Wandstärke an mehreren Stellen mit einem Messschieber.
5. Bilden Sie den Durchschnitt der Messwerte und vergleichen Sie ihn mit der Zielstärke.

Die einfache Formel lautet: neue flow rate = Ziel-Wandstärke / gemessene Wandstärke × aktuelle flow rate. Angenommen, das Ziel liegt bei 0.45 mm, die Messung ergibt 0.47 mm und die aktuelle Flussrate beträgt 100 Prozent. Dann liegt der neue Wert bei etwa 95.7 Prozent. Am sichersten ist es, in kleinen Korrekturschritten vorzugehen; nehmen Sie keine starken Änderungen auf einmal vor.

Welche Fehler sollten Sie nicht mit der flow rate verwechseln?

Nicht jeder Oberflächenfehler wird durch die Flussrate verursacht. Auch feucht gewordenes Filament, eine beginnende Düsenverstopfung, falsche e-step-Werte oder eine ungeeignete Temperatur können ähnliche Symptome erzeugen. Wenn Sie zufällige Lücken in der Wand sehen, ist es sinnvoller, zuerst den Leitfaden zu Lücken im Druck und Problemen mit unvollständiger Extrusion anzusehen.

Außerdem ist es nicht zwingend nötig, die flow rate bei jedem Rollenwechsel komplett neu einzustellen; wenn sich jedoch Marke, Materialtyp oder Düse ändern, kann ein kurzer Prüftest einen großen Unterschied machen. In der gewerblichen Fertigung senkt diese kleine Kontrolle den Ausschuss. Wenn Sie Druckzeit und Materialverbrauch Ihres Teils vorab sehen möchten, können Sie Ihr Modell hochladen und sich auf der Seite Preis sofort berechnen schnell einen Überblick verschaffen.

Praktisches Ziel: nicht der perfekte Prozentwert, sondern ein konstantes Ergebnis

Bei der Kalibrierung der Flussrate geht es nicht darum, auf dem Bildschirm eine „perfekte“ Zahl zu sehen, sondern mit demselben Material reproduzierbare Ergebnisse zu erzielen. Für die meisten FDM-Nutzer bietet eine stabile Einstellung im Bereich von 95-102 Prozent einen ausreichend starken Ausgangspunkt in Bezug auf Oberflächenqualität und Maßgenauigkeit. Danach können Sie die Feineinstellung an die Anforderungen Ihres realen Bauteils anpassen.

Kurz gesagt: Der Einwandtest wirkt zwar zunächst etwas komplex, gehört aber mit nur wenigen Minuten Messaufwand zu den zuverlässigsten Methoden, um das Verhalten Ihres Druckers zu verstehen. Gerade bei Prototypen, die maßhaltig sein müssen, verhindert dieser Schritt von Anfang an viele spätere Korrekturen.
