Kırık Plastik Parça 3D Baskıyla Yeniden Üretilebilir mi? Önce Hangi Ölçüler Alınmalı?

Kırık plastik parça 3D baskı ile çoğu zaman yeniden üretilebilir; ancak uygunluk, parçanın görevine, yüküne ve sağlam kalan bölümlerden alınabilen ölçülere bağlıdır. En iyi başlangıç, kırık parçayı atmadan önce her yönden fotoğraflamak ve eşleşen sağlam yüzeylerin ölçülerini kaydetmektir.

Önce parçanın ne yaptığını belirleyin

Parça yalnızca bir kapağı yerinde tutuyor mu, yoksa hareketli bir mekanizmayı taşıyor mu? Sürekli yük, darbe, sürtünme, ısı veya dış ortam koşullarına maruz kalıyor mu? Bu sorular, yalnızca geometrinin değil malzemenin ve baskı yönünün de seçimini etkiler. Güvenlik açısından kritik veya yüksek yük taşıyan uygulamalarda, görsel olarak benzer bir kopyanın aynı performansı göstereceği varsayılmamalıdır.

Kırık yüzeyler parçanın nasıl birleştiğini anlamaya yardım eder; fakat kırılma bölgesi ölçüm için güvenilir bir referans olmayabilir. Mümkünse parçanın sağlam kenarlarını, montaj deliklerini, tırnaklarını ve karşı parçayla temas eden yüzeylerini belirleyin. Kırık parçanın işlevi ve kullanım ortamı, kırık plastik parça 3D baskı için ilk değerlendirmede temel bilgileri oluşturur.

Ölçü alırken bu noktaları kaydedin

• Genel boyutlar: Parçanın en, boy ve yüksekliğini; mümkünse kumpasla ölçün.
• Bağlantı noktaları: Delik çapı, delik merkezleri arasındaki mesafe, yuva derinliği ve vida yönünü not edin.
• Karşı parçayla temas: Geçme yüzeylerini, hareket boşluğunu ve parçanın takıldığı yönü fotoğrafla gösterin.
• Et kalınlığı ve kaburgalar: Kırılmayan bölgelerdeki duvar kalınlığını ve destekleyici geometrileri ölçün.
• Kullanım koşulları: Isı, güneş, nem, kimyasal temas, titreşim ve tekrarlı yük olup olmadığını açıklayın.

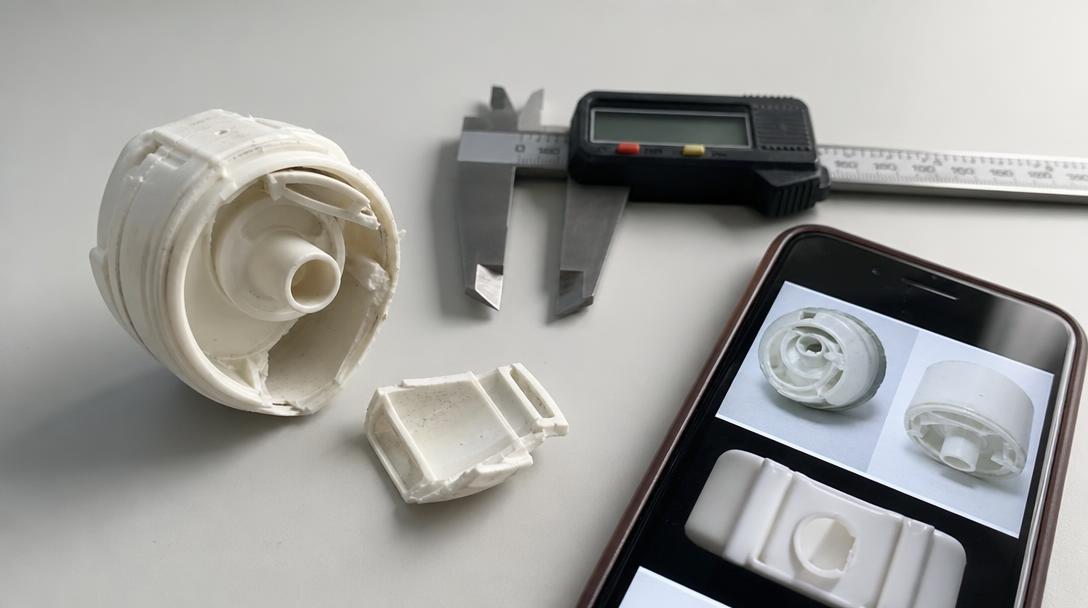

Her ölçüyü tek başına vermek yerine cetvel veya kumpas görünürken birkaç açıdan fotoğraf çekmek, parçanın biçimini yorumlamayı kolaylaştırır. Parçanın diğer yarısı, eş parçadaki simetrik bölge veya takıldığı yuva da varsa birlikte değerlendirilmelidir. Birden fazla parçanın bir araya geldiği durumlarda geçme boşluğu önem taşır; birbirine geçen parçalar için tolerans tasarımını anlamak, ilk denemede uyum beklentisini daha gerçekçi kurmaya yardımcı olur.

CAD dosyası yoksa ne yapılabilir?

Ölçüler ve fotoğraflar, parçanın yeniden çizilmesi için başlangıç verisi sağlar. Basit geometrilerde temel ölçüler yeterli olabilir; kıvrımlı, tırnaklı veya birden fazla yüzeye oturan parçalarda ise daha ayrıntılı modelleme ya da sağlam bir referans parça gerekebilir. Yalnızca kırılmış parçanın fotoğrafından her gizli ölçüyü kesin olarak çıkarmak mümkün olmayabilir. Bu nedenle eksik ölçüleri tahmin etmek yerine, karşı parçayı ve montaj yerini de göstermek daha sağlıklı sonuç verir.

Model tamamlandığında baskı yönü, katmanların yük yönüne göre konumu ve gerekiyorsa destek ihtiyacı ayrıca değerlendirilir. Bu seçimler parçanın ölçü doğruluğunu ve dayanımını etkileyebilir; baskı yönünün parça dayanımına etkisi bu aşamada dikkate alınmalıdır.

Değerlendirme için hangi bilgiler yeterli?

İlk inceleme için parçanın kullanım amacı, yaklaşık ölçüleri, sağlam ve kırık yüzeylerinin fotoğrafları, varsa eş parça ve çalışma ortamı bilgisi genellikle iyi bir başlangıçtır. Model hazırsa dosya üzerinden 3D baskı fiyat hesaplama yapılabilir; model yoksa fotoğraf ve ölçülerle önce parçanın yeniden çizilip çizilemeyeceği değerlendirilmelidir. Doğru ölçü ve kullanım bilgisi, benzer görünen ama işlevi farklı bir parça üretme riskini azaltır.
