Kalibrasyon Küpü (Calibration Cube) Ölçümü: Boyut Sapmasını Adım Adım Düzeltme

Yeni bir 3D yazıcı kurduğunuzda ya da ölçüleri tutmayan parçalarla uğraştığınızda yapmanız gereken ilk test, bir kalibrasyon küpü basmaktır. Genellikle 20 milimetrelik kenarlara sahip, üzerinde X-Y-Z harfleri kabartmalı bu küçük küp, makinenizin gerçekte ne kadar isabetli ürettiğini gösteren bir kontrol aracıdır. Çıkan parçayı bir kumpasla ölçtüğünüzde rakamlar sizden farklı bir hikaye anlatıyorsa, sistematik bir sapmayla karşı karşıyasınız demektir.

Küpü Doğru Ölçmek

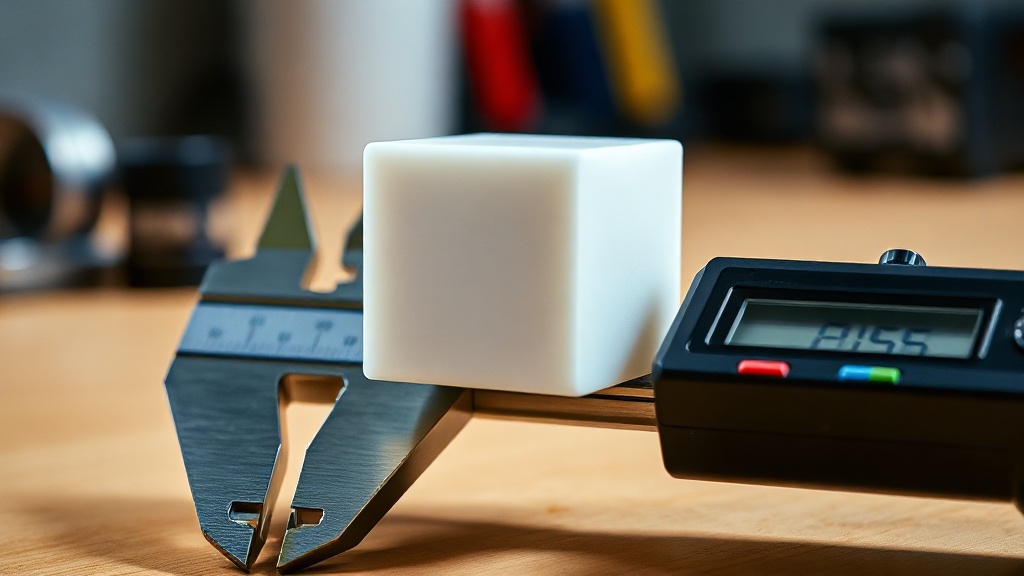

Önce ölçümü güvenilir yapmanız gerekir; aksi halde yanlış veriye göre ayar yaparsınız. Dijital bir kumpas kullanın ve her ekseni en az iki-üç noktadan ölçüp ortalama alın. Fil ayağı etkisini elemek için kenarları tabandan 2-3 mm yukarıdan ölçmek daha doğru sonuç verir.

• X ekseni: Küpün soldan sağa genişliği. 20,00 mm olmalı.
• Y ekseni: Önden arkaya derinliği. Çoğu makinede en sık sapan eksen budur.
• Z ekseni: Yükseklik. Katman yüksekliğinin tam katı olmadığında küçük sapmalar normaldir.

Sapmayı Yorumlamak ve Düzeltmek

Eğer küp her eksende benzer oranda küçük ya da büyük çıkıyorsa, sorun büyük olasılıkla malzeme büzülmesi veya akış (flow) ayarıdır. Ancak yalnızca bir eksende sapma varsa, o eksenin adım/mm (steps per mm) değeri hatalıdır ve mekanik kaynaklıdır.

Adım/mm Hesabı

Tek eksendeki kalıcı sapmayı şu basit oranla düzeltebilirsiniz: yeni adım değeri = mevcut adım değeri × (hedef ölçü ÷ ölçülen ölçü). Örneğin Y ekseni 20 yerine 19,8 çıktıysa, mevcut adım değerini 20/19,8 ile çarpıp yeni değeri firmware’e yazarsınız. Değişikliği kaydedip küpü tekrar basın ve doğrulayın.

Tüm eksenlerde aynı yönde küçük bir taşma görüyorsanız bunun yerine akış oranını birkaç puan düşürmek daha doğrudur; çünkü sorun mekanik değil, fazla malzeme akışıdır.

Ne Zaman Profesyonel Destek?

Toleransı dar geçmeli (snap-fit) montaj parçaları, dişli sistemleri veya birbirine oturması gereken muhafazalarda bu sapmalar fonksiyonel hataya dönüşür. Sile’deki atölyemizde makinelerimiz düzenli olarak kalibre edilir; ölçü hassasiyetinin kritik olduğu işlerinizi bizimle paylaşabilir, hızlı sipariş formundan dosyanızı gönderip değerlendirmemizi alabilirsiniz. Ölçüsü tam tutan parçalar için doğru kalibrasyon işin yarısıdır.
