Hareketli Mafsal ve Print-in-Place Tasarım: Boşluklu Eklem Sırrı

Bir parçayı yazıcıdan çıkarıp dokunduğunuzda, hiçbir vida ya da yapıştırıcı olmadan dönmeye, katlanmaya veya kaymaya başlaması küçük bir mucize gibidir. Bu sihrin adı print in place tasarım: yani hareketli mekanizmayı parçalara ayırmadan, tamamen birleşik halde tek baskıda üretmek. İşin bütün inceliği de eklemler arasındaki o görünmez boşlukta gizlidir.

Boşluk neden bu kadar önemli?

Print-in-place’te iki parça aslında hiç birbirine değmeden, sadece yan yana basılır. Eğer aralarındaki boşluk çok darsa katmanlar kaynar ve mafsal taş gibi kilitlenir. Çok genişse de eklem boşluk yapar, sallanır, hatta dağılır. Doğru aralık, kullandığınız malzeme ve yazıcıya göre genelde şu bantta gezer:

• 0.30 – 0.40 mm – PLA için güvenli başlangıç aralığı
• 0.40 – 0.50 mm – PETG gibi daha yapışkan malzemelerde tercih edilen değer
• 0.20 mm – yalnızca çok hassas kalibre edilmiş yazıcılarda denenmeli

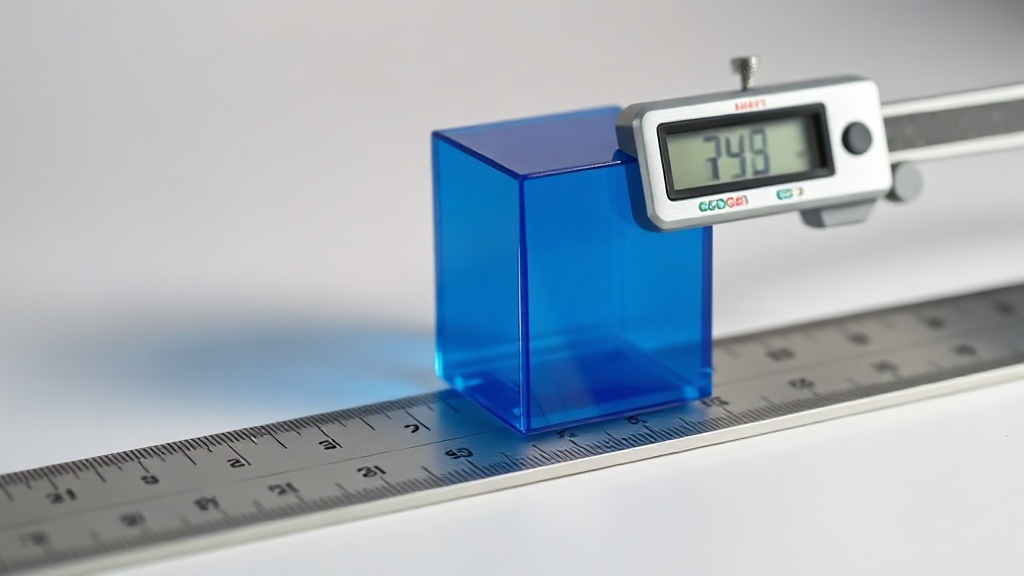

Bu yüzden büyük bir mekanizmaya başlamadan önce küçük bir test mafsalı basıp boşluğu doğrulamak, saatlerce sürecek bir baskıyı çöpe atmaktan çok daha akıllıcadır.

Katman yönü ve köprüleme

Print-in-place’te eklem genelde yatay düzlemde, yani katmanlar arasında oluşur. Burada üst parça, alttaki boşluğun üzerini köprüleyerek (bridging) basar. Köprüleme kalitesi düşükse sarkan katmanlar boşluğu kapatır ve mafsal yapışır. Bunu önlemek için:

• Soğutma fanını mümkün olduğunca açık tutun
• Köprü hızını biraz düşürerek ipliğin oturmasına izin verin
• Eklemi mümkünse parçanın en stabil bastığı yöne yerleştirin

Tasarımda küçük detaylar büyük fark yaratır

Mafsal piminin köşelerine hafif pah (chamfer) eklemek, parçanın ilk hareketinde takılmasını engeller. Ayrıca menteşe gibi tasarımlarda pimin uçlarına minik durdurucu çıkıntılar koyarsanız eklem yerinden çıkmaz. İlk hareketten önce mafsalı nazikçe oynatıp kaynamış noktaları kırmak (break-in) çoğu zaman gereklidir; bu normaldir, parçayı bozmaz.

Fikirden ürüne

Print-in-place; oyuncaklardan kablo tutuculara, katlanır kutulardan fonksiyonel prototiplere kadar montaj derdini ortadan kaldırır. Tasarımınızı hazırladıysanız ve doğru malzemede temiz bir baskı istiyorsanız Şile’deki atölyemizden hızlı sipariş ile destek alabilirsiniz.

Bir sonraki mafsallı projenizde önce küçük bir test eklemi basın; doğru boşluğu bulduğunuzda gerisi gerçekten zevkli bir mühendislik oyununa dönüşüyor.
