Fillet mi Chamfer mı? 3D Baskı Parçalarda Hangisi Daha Doğru

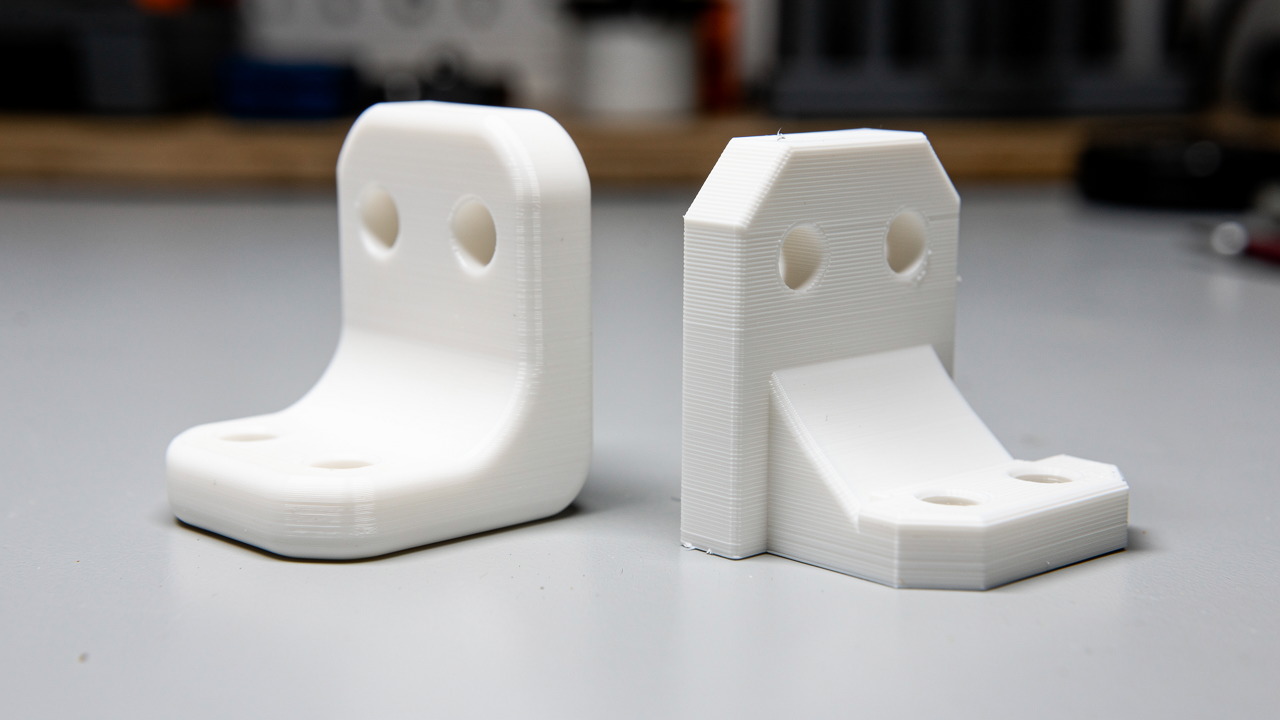

Fillet mi chamfer mı? Kısa cevap şu: FDM parçalarda yük taşıyan ve çatlak başlatma riski olan köşelerde çoğu zaman fillet daha güvenlidir; destekten kaçınmak, montajı kolaylaştırmak veya baskıyı hızlandırmak istediğiniz yerlerde ise chamfer daha pratiktir. Yani doğru seçim, yalnızca estetikten değil, parçanın yük yönünden, baskı yönünden ve üretim süresinden birlikte etkilenir.

Tasarım aşamasında bu karar sandığınızdan daha önemlidir. Çünkü 3D baskıda köşe geometrisi sadece görünümü değil; gerilim yığılmasını, katmanların nasıl oturduğunu, destek ihtiyacını ve sonradan yapılacak montajı da değiştirir. Özellikle fonksiyonel bir parça için 3d baskı hizmeti alırken, küçük bir köşe tercihi bile hem dayanımı hem de maliyeti etkileyebilir.

Fillet ne zaman avantajlıdır?

Fillet, yani yuvarlatılmış köşe, yükün köşede ani şekilde birikmesini azaltır. Bu yüzden darbeye maruz kalan, sıkılıp gevşeyen, bükülen veya titreşim alan parçalarda daha güvenli sonuç verir. Kulp dipleri, konsol bağlantıları, klips tabanları ve vida kulağı gibi bölgelerde keskin geçiş yerine fillet kullanmak çatlak riskini düşürür.

FDM baskıda katmanlar arası dayanım zaten yön bağımlıdır. Buna bir de keskin iç köşe eklendiğinde kırılma çoğu zaman tam o noktadan başlar. Fillet, bu geçişi yumuşatarak gerilimi daha geniş alana dağıtır. Eğer hedefiniz uzun ömürlü prototip veya işlevsel parça ise fillet genellikle daha emniyetli ilk tercihtir.

Chamfer ne zaman daha mantıklıdır?

Chamfer, yani pah kırma, baskı kolaylığı açısından çok güçlü bir araçtır. Özellikle FDM’de 45 derece civarındaki eğimli yüzeyler, düz bir çıkıntıya göre çok daha az destek ister. Bu nedenle tabla temas kenarlarında, delik girişlerinde, birleşim yüzeylerinde ve montaj kılavuzu gereken alanlarda chamfer çoğu zaman daha üretim dostudur.

Örneğin bir parçanın alt kenarında küçük bir chamfer kullanmak, fil ayağı etkisini daha az görünür hâle getirebilir. Delik girişindeki kısa bir pah ise civata veya milin parçaya daha rahat yönlenmesini sağlar. Ayrıca keskin dik duvar yerine kontrollü bir eğim verdiğinizde, baskı süresi ve son işlem ihtiyacı da azalabilir. Tasarım kararının maliyete etkisini görmek isterseniz dosyanızı yükleyip anında fiyat almanız en hızlı yoldur.

Hangisi daha güçlü?

Tek başına “fillet her zaman daha güçlüdür” demek doğru olmaz; ancak yapısal açıdan bakıldığında yük taşıyan geçişlerde fillet çoğu durumda öndedir. Çünkü chamfer, köşeyi yumuşatsa da yük akışını yuvarlak bir geçiş kadar homojen dağıtmaz. Buna karşılık chamfer’ın avantajı üretilebilirliktir: daha az destek, daha temiz baskı ve daha kolay montaj.

• Dayanım önceliği: Fillet
• Desteksiz baskı önceliği: Chamfer
• Montaj hizalama: Chamfer
• Darbe ve yorulma direnci: Fillet
• Hızlı ve temiz üretim: Chamfer

Pratik seçim kuralı

Eğer bir köşe yük altında çalışıyorsa önce fillet düşünün. Eğer bir kenar baskıda sarkma riski yaratıyorsa veya parçanın yerine kolay oturması gerekiyorsa chamfer düşünün. Birçok iyi tasarımda ikisi birlikte kullanılır: iç yapısal geçişlerde fillet, dış girişlerde ve baskı dostu kenarlarda chamfer.

Bu noktada sadece köşe formuna değil, et kalınlığına da bakmak gerekir. İnce duvarlı bir parçada büyük fillet bazen beklenenden fazla malzeme birikmesine yol açabilir; çok agresif chamfer ise temas alanını gereksiz küçültebilir. Bu nedenle karar verirken duvar ölçülerini de gözden geçirmek faydalıdır. İsterseniz duvar kalınlığı ve et kalınlığı tasarım kuralları rehberinden bu ilişkiyi daha detaylı inceleyebilirsiniz.

Sonuç

Fillet mi chamfer mı sorusunun tek bir doğru cevabı yok; doğru cevap parçanın görevine göre değişir. Dayanım istiyorsanız fillet, baskı kolaylığı ve montaj yönlendirmesi istiyorsanız chamfer öne çıkar. En iyi sonuç ise çoğu zaman bu iki yaklaşımı aynı parçada bilinçli biçimde birleştirmektir.
