FDM Tolerans Testi Kupu: Kendi Yazıcınızın Gerçek Boşluğunu 1 Baskıda Ölçün

FDM tolerans testi, geçmeli parçalar için yazıcınızın gerçek boşluğunu en hızlı gösteren yöntemdir. Tek bir küçük test kupu ile hangi aralığın sıkı, hangi aralığın gevşek kaldığını görür; sonraki parçaları buna göre tasarlarsınız. Küçük bir deneme baskısının maliyetini önce görmek isterseniz anında fiyatını hesaplayabilirsiniz.

Test kupu neyi ölçer, nasıl okunur?

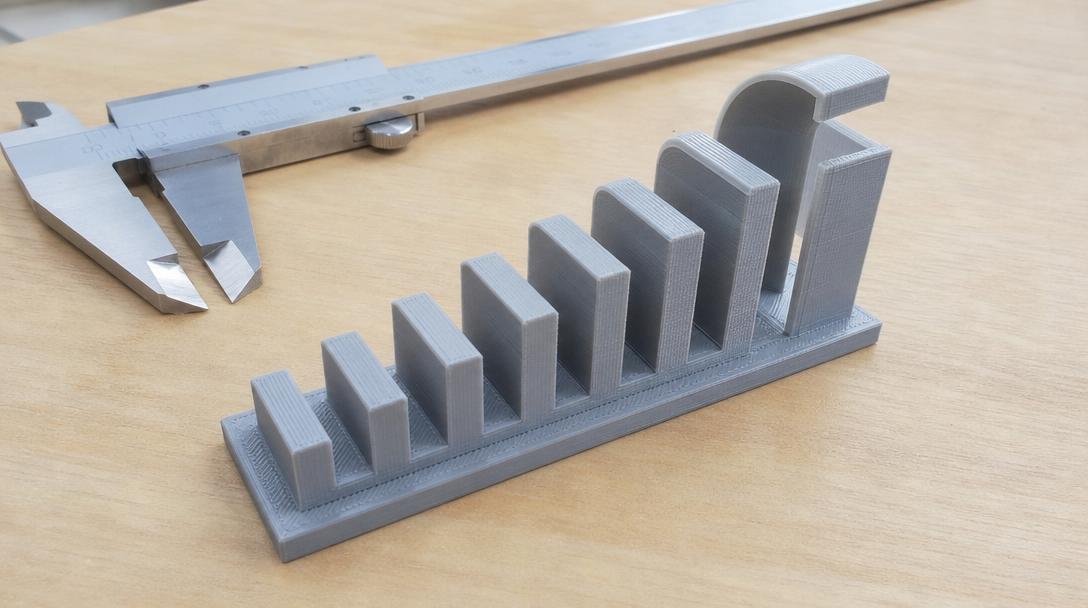

Tolerans test kupu genelde aynı model içinde farklı boşluklar barındırır. Amaç, parçaların birbirine sürtmeden mi oturduğunu, yoksa fazla boşluk yüzünden oynama mı yaptığını tek bakışta anlamaktır. Örneğin bir mil ve yatak yuvası, kapak ve gövde geçmesi ya da çıt çıt klips için aynı test mantığı kullanılabilir. Bu yüzden testin değeri, yalnızca ölçü almakta değil, aynı zamanda montaj davranışını da görmenizde yatar.

Pratikte şu üç sonucu ararsınız:

• Çok sıkı: Parça bastırarak giriyor, montaj sırasında zorlanıyorsa boşluk azdır.
• İdeal: Elle takılıyor ama gereksiz oynama yapmıyorsa ölçü doğruya yakındır.
• Gevşek: Parça rahat giriyor ve boşluk hissediliyorsa tolerans fazladır.

Bir parça birkaç kez takılıp çıkacaksa, tamamen kilitlenmiş bir geçme yerine hafif hareket payı daha iyi sonuç verir. Buna karşılık tek seferlik oturan kapak, muhafaza veya aparatlarda daha sıkı değer tercih edilebilir. Ayrıca aynı modelin küçük varyasyonları arasında bile fark oluşabileceği için, bir kez bulduğunuz değeri not etmek uzun vadede çok zaman kazandırır.

İyi sonuç için hangi ayarlar fark yaratır?

Boşluk sadece tasarımdan gelmez; baskı ayarları da sonucu değiştirir. Bu yüzden test kupu bastığınızda tek bir parametreyi değil, tüm iş akışını düşünmek gerekir. Özellikle 3D baskı hizmeti ile alınan parçalar da aynı mantıkla değerlendirilir: malzeme, duvar sayısı, baskı yönü ve soğutma birlikte çalışır.

• Malzeme: PLA daha stabil, PETG biraz daha esnek, ABS/ASA ise ısı ve büzülme davranışı nedeniyle farklı boşluk ister.
• Katman yönü: Parçayı nasıl çevirdiğiniz, geçmenin sıkılığını ve dayanımını etkiler.
• Flow ve duvar kalınlığı: Aşırı akış, ölçüyü şişirir; düşük akış ise boşluk hissini artırır.
• Isı ve fan: Yüksek sıcaklıkta basılan parça daha fazla taşabilir, bu da geçmeleri zorlaştırır.

Başlangıç noktası olarak küçük fonksiyonel parçalarda 0,15–0,25 mm civarı boşluk, daha güvenli bir ilk denemedir. PETG ve esneme payı olan parçalarda bunu biraz büyütmek gerekebilir. Nihai değer, yazıcınızın mekanik durumu ve filament kalitesine bağlıdır. Eğer yazıcıda kayış gevşekliği, tabla ayarı kaçıklığı veya nozül aşınması varsa, test kupu size bunları da dolaylı olarak gösterebilir.

Hızlı iş akışı

1. Tek bir test kupu hazırlayın ve birkaç farklı boşluğu aynı baskıda deneyin.
2. Hassas kumpasla kritik ölçüleri kontrol edin.
3. En iyi oturan boşluğu not alın ve sonraki modelde aynı değeri kullanın.
4. Geçmeli tasarımı iyileştirmek için Tolerans Nedir? Birbirine Geçen Parçalar Nasıl Tasarlanır? rehberini de referans alın.

Sonuç olarak tolerans test kupu, tahminle değil ölçüyle ilerlemenin en kısa yoludur. Özellikle tekrar eden yedek parça, aparat ve muhafaza işlerinde doğru boşluğu bir kere bulmak, sonraki tüm baskıları daha temiz ve daha az masraflı hale getirir. Elinizde iyi çalışan bir tolerans değeri olduğunda, yeni bir parçayı modele dökerken karar vermek de çok daha kolaylaşır.
