FDM Kaburga Tasarımı: Parçada Rijitliği Artırırken Malzemeyi Nasıl Azaltırsınız?

FDM kaburga tasarımı, geniş ve ince bir yüzeyi her yerde kalınlaştırmadan parça rijitliğini artırmaya yardımcı olabilir. Kaburgalar, yük taşıyan yüzeyin kesitini derinleştirerek esnemeyi sınırlayabilir; ancak konumları, boyutları ve baskı yönü parçanın kullanımına uygun seçilmelidir. Aksi halde ek geometri malzeme ve baskı süresi artırırken beklenen desteği sağlamayabilir.

Kaburga ne zaman işe yarar?

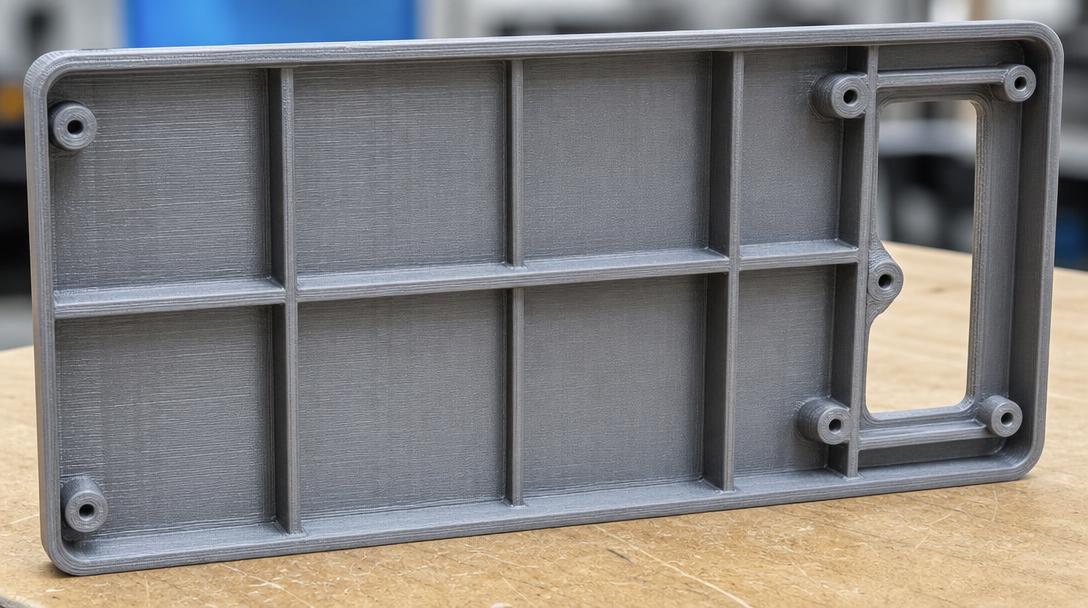

Bir kapak, muhafaza duvarı ya da geniş bir panel yük altında esniyorsa tüm yüzeyi kalınlaştırmak yerine yükün geçtiği doğrultuya kaburga eklemek düşünülebilir. Kaburga, yüzeyin kesitini derinleştirerek bükülmeye karşı direnci artırır. Bu yaklaşım özellikle hafif bir gövdenin biçimini koruması veya bağlantı çevresindeki esnemenin azaltılması gerektiğinde yararlı olabilir. Kaburgalar, parçanın her bölgesine aynı miktarda malzeme eklemek yerine desteği ihtiyaç duyulan hatlara yönlendirme olanağı verir.

Önce parçanın hangi yönde kuvvet gördüğünü ve nerede esnediğini belirleyin. Kaburgayı, yükün desteğe veya bağlantı noktasına aktarıldığı hatta konumlandırın. Rastgele eklenen çok sayıda ince çizgi, gerçek yük yolunu desteklemeyebilir; tasarımın amacı belirli olmalıdır. Parça birden fazla yönde yük alıyorsa tek bir kaburga düzeninin bütün koşulları karşılayacağını varsaymayın. Öncelikli yükleri ve parçanın desteklendiği noktaları birlikte değerlendirin.

FDM için kaburga nasıl çizilir?

• Tabanla birleşimi yumuşatın: Kaburga ile ana duvarın birleşiminde keskin iç köşe yerine küçük bir radyüs kullanmak, ani geometri geçişini azaltmaya yardımcı olur. Bu geçiş aynı zamanda modeli dilimleyicide kontrol etmeyi kolaylaştırır.
• Duvarı gereksiz kalınlaştırmayın: Kaburganın kalınlığını parçanın genel duvar yapısıyla uyumlu başlatın. Çok kalın bir kaburga çevresindeki duvarla farklı soğuyup yüzeyde iz veya yerel şekil bozukluğu oluşturabilir. Boyutu, parçanın gerçek ihtiyacına göre belirleyin; daha büyük geometriyi otomatik olarak daha iyi kabul etmeyin.
• Baskı yönünü hesaba katın: Katmanlar arası bağ, parçanın her yönünde aynı davranışı göstermeyebilir. Yük katmanları birbirinden ayıracak yönde geliyorsa yalnızca kaburga eklemek yeterli olmayabilir; baskı yönü ve geometri birlikte değerlendirilmelidir. Mümkünse parçayı, önemli yüklerin katmanları ayırmak yerine katman düzleminde taşınacağı bir yönde konumlandırmayı değerlendirin.
• Üretilebilir boyutlar seçin: Çok ince kaburgalar dilimleyicide kaybolabilir ya da kararsız basılabilir. Modeli dilimleyicide kontrol ederek kaburganın gerçekten oluştuğunu ve ana duvara düzgün bağlandığını doğrulayın. Katman önizlemesinde boşluk, kopuk çizgi veya beklenmeyen duvar kalınlığı görürseniz geometriyi baskıdan önce düzeltin.
• Aralığı işlevine göre ayarlayın: Kaburgaların sayısını artırmadan önce mevcut düzenin hangi bölgeyi desteklediğine bakın. Birbirine çok yakın elemanlar tasarımı gereksiz yere karmaşıklaştırabilir; çok uzak aralıklar ise desteklenmeyen yüzeyin esnemesini engellemeyebilir.

Kaburga mı, kalın duvar mı?

Yük tüm yüzeye yayılıyorsa veya parça darbe ve aşınma görüyorsa yalnızca kaburga eklemek doğru çözüm olmayabilir. Bağlantı çevresinde yerel destek, köşe radyüsü veya et kalınlığı değişikliği daha uygun olabilir. Parçanın kütlesini ve üretim süresini azaltmak hedefleniyorsa kaburga; basitlik, darbe payı veya iç hacmi korumak öncelikliyse daha kalın duvar tercih edilebilir. Karar, parçanın gerçek kullanım koşullarına göre verilmelidir. Kapalı bir muhafazada iç boşluğu korumak önemli olabilirken, bir bağlantı noktasında daha fazla malzeme gerekebilir.

Bir prototipte kaburgaların yönünü ve aralığını değiştirerek deneme numuneleri basın. Her numuneyi aynı noktadan ve benzer biçimde yükleyip esneme, çatlak başlangıcı ve bağlantı çevresindeki davranışı karşılaştırın. Test koşullarını mümkün olduğunca aynı tutmak, tasarım değişikliklerinin etkisini görmenizi sağlar. Birbirine geçen parçalar da tasarlıyorsanız tolerans ve geçme tasarımı rehberi boşlukları değerlendirmenize yardımcı olur.

Modeli üretime hazırlarken

Kaburga eklemek modeli tek başına doğrulamaz. Parçanın yükünü, kullanım ortamını, malzeme seçimini ve baskı yönünü birlikte değerlendirin; kritik işlevi olan bir parçada prototipi gerçek kullanım koşullarına yakın biçimde test edin. Kaburga geometrisini çizdikten sonra duvarların ve birleşimlerin dilimlenmiş katmanlarda nasıl oluştuğunu kontrol edin. Dosyanızı üretime göndermeden önce online 3D baskı hizmeti için modelin üretilebilirliğini değerlendirebilir, maliyet bilgisi gerekiyorsa 3D baskı fiyat hesaplama sayfasını kullanabilirsiniz.
