Dişli Tasarımı Baskı: 3D Baskı İçin Modül, Diş Sayısı ve Boşluk Rehberi

Dönmeyen, takılan ya da birkaç çevrimde sıyrılan bir dişli, çoğu zaman yazıcının değil tasarımın sorunudur. Dişli tasarımı baskı için en kritik üç parametre modül, diş sayısı ve dişler arası boşluktur; bu üçü doğru kurgulandığında FDM ile bile şaşırtıcı derecede düzgün çalışan mekanizmalar elde edebilirsiniz. Bu yazıda CAD ekranındaki sayıların baskı tablasında neye dönüştüğünü sade bir dille ele alıyoruz.

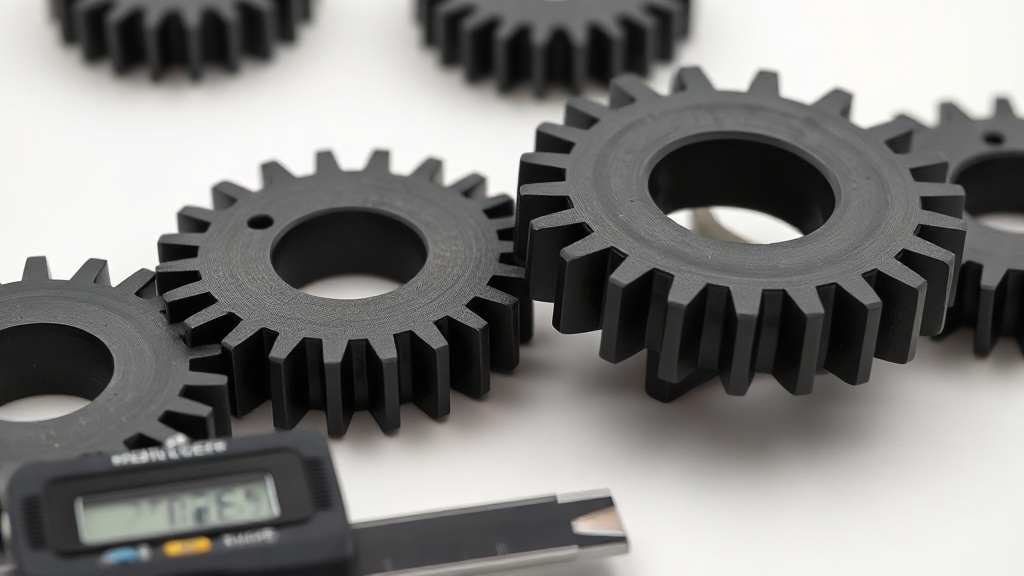

Modül: Dişlinin Boyut DNA’sı

Modül (m), bir dişin büyüklüğünü tanımlayan temel ölçüdür ve birbiriyle çalışacak iki dişlinin modülü mutlaka aynı olmalıdır. FDM’de modülü çok küçük seçerseniz dişler nozül çapının altına iner ve diş profili erir gibi yuvarlaklaşır. Pratik bir kural olarak:

• 0.4 mm nozül için modülü 1 mm ve üzerinde tutmak güvenlidir; bu, diş kökünde en az iki-üç duvar geçişine yer bırakır.
• Küçük, hassas mekanizmalarda 0.8 mm modüle inebilirsiniz ama detay kaybını test baskısıyla görmeden seri üretime geçmeyin.
• Yük taşıyan dişlilerde 1.5-2 mm modül, hem dayanım hem de temiz diş profili açısından rahat çalışır.

Diş Sayısı ve Profil Kalitesi

Diş sayısı azaldıkça her diş daha sivri ve zayıf hale gelir; 17 dişin altında “undercut” denen profil bozulması başlar ve FDM’de bu, zaten yuvarlaklaşan dişlerle birleşince erken aşınmaya yol açar. Mümkünse pinyon (küçük dişli) için en az 17-20 diş hedefleyin. Çevrim oranını korumak isterseniz her iki dişlinin diş sayısını orantılı büyütmek, profili belirginleştirir ve yükü daha çok dişe dağıtır. Diş profilini involüt (evolvent) çizmek, daireselden çok daha düzgün bir yuvarlanma sağlar; çoğu CAD eklentisi ve dişli üreteci bunu otomatik yapar.

Backlash: Boşluğu Tasarıma Eklemek

FDM baskı, kenarlarda hafif şişme (elephant foot ve duvar genişlemesi) ürettiği için CAD’de “tam temas eden” iki dişli baskıda birbirine kilitlenir. Bu yüzden boşluğu (backlash) tasarımda bırakmak şarttır. Diş kalınlığından her iki yüzde toplam 0.2-0.4 mm pay düşmek, çoğu makinede pürüzsüz dönüş verir. Eksen mesafesini de bu boşluğa göre hafifçe açabilirsiniz. Burada genelleme yapmak yerine kendi yazıcınızda küçük bir test çifti basıp elle çevirmek en sağlıklı yöntemdir.

Baskı Yönü ve Malzeme

Dişliyi düz, dişler yukarı bakacak şekilde yatırarak basmak; katmanların yük yönüne dik gelmesini ve dişlerin katman ayrılmasından kopmamasını sağlar. Sürtünme ve aşınmanın önemli olduğu yerlerde PLA yerine PETG ya da naylon daha uzun ömürlüdür; sessizlik isteniyorsa hafif esnek malzemeler titreşimi yutar. Doğru malzeme seçiminde güncel üretim fiyatlarımız üzerinden seçenekleri karşılaştırabilirsiniz.

Modül, diş sayısı ve boşluğu birlikte düşündüğünüzde dişlileriniz ilk denemede çalışır hale gelir. Tasarımınız hazırsa ya da bir mekanizma için profesyonel baskıya ihtiyaç duyuyorsanız, projenizi bizimle paylaşın; uygun malzeme ve toleranslarla üretelim.
