Delik Telafisi 3D Baskı Parçalarında Neden Gerekir? Yatay Delik Telafisi Nasıl Yapılır?

Delik telafisi 3d baskı parçalarında çoğu zaman zorunlu bir tasarım adımıdır; çünkü özellikle yatay deliklerde katman geometrisi ve malzeme akışı nedeniyle çap nominal ölçüden daha dar çıkar. Bu yüzden vida geçecek, mil oturacak veya kablo geçişi yapılacak parçalarda telafi düşünülmeden çizilen modeller sahada sık sık yeniden iş ister.

FDM yöntemiyle üretilen parçalarda sorun genelde yazıcının “bozuk” olmasından değil, eriyen filamentin dairesel değil hafif yassı bir hat olarak serilmesinden kaynaklanır. Delik üst kısmında oluşan katman köprülemesi, içe doğru hafif taşma ve soğuma davranışı birleşince 5 mm çizilen bir delik baskıda 4.7–4.9 mm görülebilir. Özellikle elektronik kutu 3D baskı parçalarında buton, vida ve soket yuvalarında bu fark doğrudan montaj sorununa dönüşür.

Delikler neden özellikle yatay eksende daha problemli olur?

Yatay delik, yazıcı açısından kusursuz bir daire değil; altı desteklenen, üstü ise kısmen havada kalan bir geometri demektir. Deliğin üst yarısında katmanlar küçük bir köprü gibi davranır. Nozzle fazla sıcaksa veya fan yetersizse bu bölüm hafif sarkar. Buna bir de akış oranı yüksekliği eklenirse delik içeri doğru kapanmaya başlar.

• Akış fazlalığı: Çizim doğru olsa bile delik daralır.
• Yüksek nozzle sıcaklığı: Malzeme yayılır, kenarlar net kalmaz.
• Yetersiz parça soğutması: Üst kemer formu bozulur.
• Katman yüksekliği ve çizgi genişliği: İnce detaylı deliklerde sonuç daha belirgin sapar.
• Parça yönü: Aynı delik dikey basıldığında daha doğru, yatay basıldığında daha problemli olabilir.

Pratik delik telafisi nasıl yapılır?

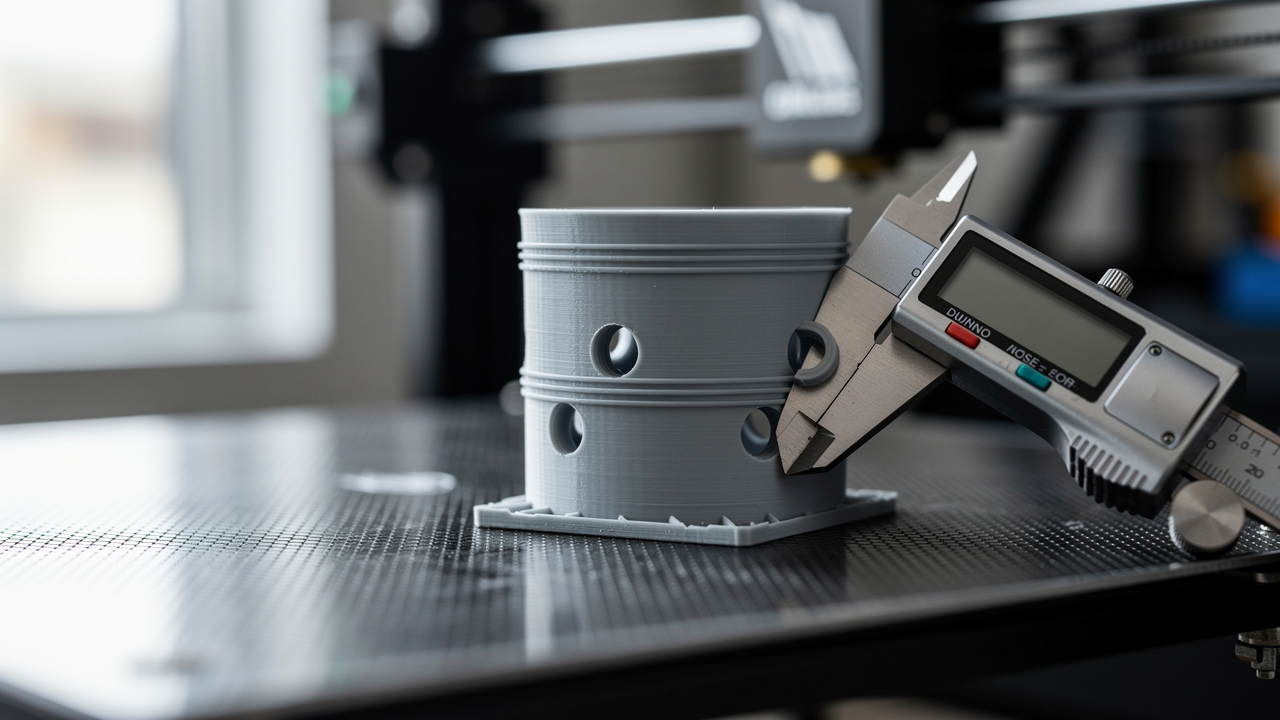

En güvenli yöntem, tek seferde “genel bir sihirli sayı” kullanmak yerine küçük bir test parçası basmaktır. 3, 4, 5, 6 ve 8 mm gibi birkaç delik içeren basit bir numune ile yazıcınızın gerçek davranışını ölçün. Örneğin 5 mm delik sürekli 4.8 mm çıkıyorsa tasarımda 0.2 mm telafi düşünmek mantıklıdır.

Genel başlangıç yaklaşımı şudur: serbest geçmesi gereken deliklerde çaptan +0.15 ila +0.30 mm, vida veya pim rahat geçecekse bazen biraz daha fazla pay bırakılır. Ancak bu değer; PLA, PETG, ABS, nozzle durumu ve akış kalibrasyonuna göre değişir. Parçayı tasarlamadan önce Tolerans Nedir? Birbirine Geçen Parçalar Nasıl Tasarlanır? rehberindeki yaklaşım da burada çok işe yarar; çünkü delik aslında tek başına değil, birlikte çalışacağı mil, vida veya geçme detayıyla değerlendirilmelidir.

Tasarım mı düzeltilmeli, slicer mı?

İkisi de mümkündür; ama tekrar üretilecek teknik parçalarda önce tasarımı bilinçli telafi etmek daha kontrollü sonuç verir. Slicer tarafındaki “horizontal expansion” veya benzeri ayarlar tüm modele etki eder. Bu, bazı parçalarda işe yarasa da sadece tek bir deliği düzeltmek istediğinizde başka yüzeyleri de bozabilir.

Eğer düzenli olarak muhafaza, bağlantı aparatı veya işlevsel prototip ürettiriyorsanız, ölçü kritik parçaları doğrudan 3d baskı hizmeti akışına test ölçüsü notuyla vermek daha sağlıklı olur. Böylece yalnız dış form değil; delik çapı, vida geçişi ve montaj toleransı da parça amacına göre ele alınır.

Ne zaman sonradan matkapla açmak daha mantıklıdır?

Görsel değil fonksiyon öncelikliyse ve delik ekseni kritik değilse, küçük pilot delik bırakıp son ölçüyü matkapla vermek iyi bir çözümdür. Özellikle rulman yatağı olmayan, sadece vida geçişi gereken parçalarda bu yöntem zaman kazandırır. Buna karşılık elektronik kapakları, geçmeli montajlar veya tekrar eden seri parçalarda baskıda doğru ölçüyü yakalamak daha profesyonel sonuç verir.

Kısacası deliklerin dar çıkması FDM’de yaygın bir davranıştır; çözüm ise rastgele büyütmek değil, malzeme ve kullanım senaryosuna göre kontrollü telafi uygulamaktır. Teknik bir parçada ölçü kritik bölgeleri baştan doğru kurgulamak, sonradan zımpara ve matkapla uğraşmaktan çok daha verimlidir.
