Akış Oranı (Flow Rate) Kalibrasyonu: Tek Duvar Testiyle Ölçüm

3D baskıda karşılaşılan en sık sorunlardan biri, parçanın duvarlarının olması gerekenden ince veya kalın çıkmasıdır. Çoğu zaman doğrudan akis kalibrasyonu ile çözülebilecek bu durum, gözden kaçtığında boyutsal sapmalara, zayıf katman yapışmasına ve yüzey kalitesinde bozulmaya yol açar. Neyse ki flow rate değerini hassas biçimde ayarlamak, tek bir test baskısı ve bir kumpasla yapılabilecek kadar basittir. Bu yazıda flow rate kalibrasyonunu adım adım anlatıyor, doğru akış ayarının baskı kalitenize nasıl katkı sağladığını gösteriyoruz.

Flow Rate (Akış Oranı) Nedir ve Neden Önemlidir?

Flow rate, dilimleyicinin nozuldan çıkmasını istediği filament miktarının yüzde cinsinden ifadesidir. Varsayılan değer çoğu slicer’da %100’dür, ancak her yazıcı ve filament kombinasyonu aynı akış karakteristiğine sahip değildir. Doğru ayarlanmamış bir flow rate şu sorunlara yol açar:

• Düşük akış (under extrusion): Duvarlar ince, zayıf ve aralarında boşluklar olur; parça kolay kırılır.
• Yüksek akış (over extrusion): Duvarlar şişer, boyutlar tutmaz, yüzey pürüzlü olur ve nozulda birikme artar.

Bu nedenle özellikle mekanik tolerans gerektiren parçalar veya birbirine geçen tasarımlar için flow rate kalibrasyonu atlanmaması gereken bir adımdır. Profesyonel bir 3d baskı hizmeti de her partide akış parametrelerini malzemeye göre optimize ederek tutarlı sonuç alır.

Tek Duvar Testi ile Adım Adım Kalibrasyon

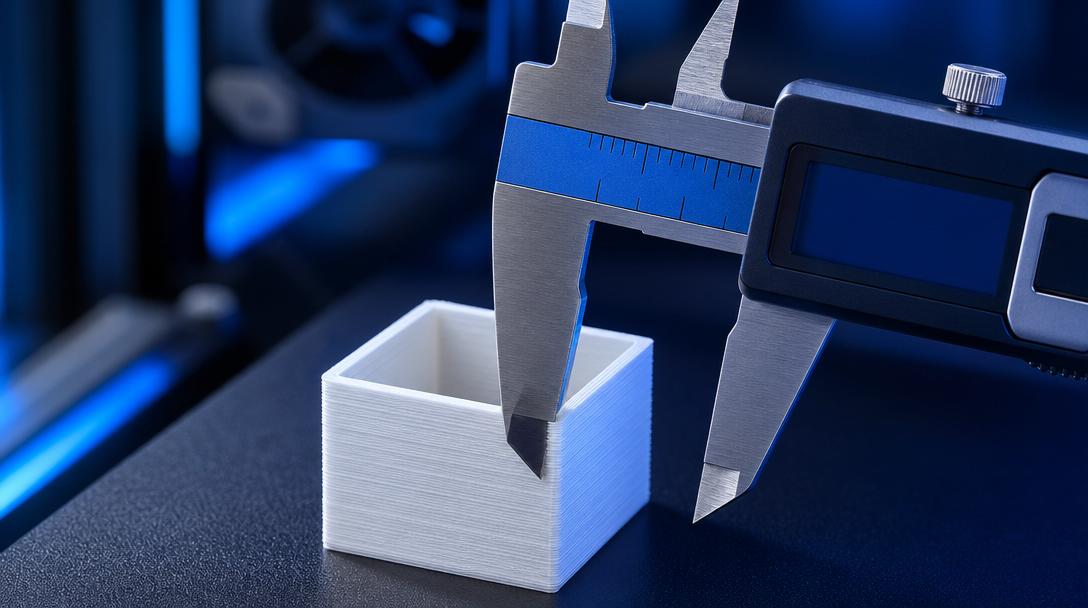

Flow rate kalibrasyonu için en güvenilir yöntem tek duvarlı bir test küpü basmak ve duvar kalınlığını kumpasla ölçmektir. İşte adımlar:

1. Test Modelini Hazırlayın

Slicer’ınızda 20×20×20 mm boyutlarında basit bir küp oluşturun. Duvar sayısını (perimeter) 1‘e, üst ve alt katman sayısını 0‘a ayarlayın. Dolgu oranını %0 yapın. Bu ayarlarla yalnızca tek bir dış duvardan oluşan bir test parçası elde edersiniz.

2. Referans Baskıyı Alın

Varsayılan %100 flow rate ile modeli basın. Baskı bittikten sonra bir kumpasla duvar kalınlığını en az üç farklı noktadan ölçün ve ortalamasını alın. Bu değeri not edin.

3. Duvar Kalınlığını Nozzle Çapıyla Karşılaştırın

0,4 mm nozul kullanıyorsanız, tek duvarlı bir baskının kalınlığı teorik olarak 0,4 mm olmalıdır. Ölçümünüz örneğin 0,36 mm çıktıysa akış eksik demektir; 0,44 mm çıktıysa fazla akış var demektir. Düzeltilmiş flow rate şu formülle hesaplanır: (Nozzle Çapı ÷ Ölçülen Duvar Kalınlığı) × 100. Örnek: (0,40 ÷ 0,44) × 100 = %91. Bu değeri slicer profilinize kaydedin.

Doğru Akış Oranının Baskıya Etkisi

Flow rate kalibrasyonu tamamlandığında farkı ilk baskıda hissedersiniz. Duvarlar artık öngörülen kalınlıkta çıkar, parça yüzeyi daha temiz olur ve birbirine geçen parçalarınız tolerans dahilinde kalır. Kalibrasyonu sadece yazıcı değişikliğinde değil, aynı zamanda filament markası veya türü değiştirdiğinizde de tekrarlamanızı öneririz; çünkü her filamentin erime akış karakteristiği farklıdır. Akış ayarıyla ilgili daha ayrıntılı sorun giderme için baskıda boşluk ve eksik ekstrüzyon sorunları rehberimize de göz atabilirsiniz.

Flow Rate ile E-Step Kalibrasyonu Arasındaki Fark

Sık yapılan bir karışıklık, flow rate ile e-step (ekstrüder adım) kalibrasyonunun aynı şey olduğunu düşünmektir. Oysa bu iki ayar farklı katmanlarda çalışır:

• E-Step kalibrasyonu: Ekstrüder dişlisinin fiziksel olarak doğru miktarda filament besleyip beslemediğini kontrol eder. Bir kere yapılır, yazıcıya özgüdür.
• Flow rate: Dilimleyici seviyesinde, yazılımın beslenen filament miktarını nasıl yorumlayacağını belirler. Filament ve modele göre değişebilir.

En doğru sonuç için önce e-step kalibrasyonu, ardından flow rate kalibrasyonu yapılmalıdır. Bu sıralamayı atlarsanız, bir ayar diğerinin hatasını maskeleyebilir ve tutarsız sonuçlarla uğraşmak zorunda kalabilirsiniz.
