3D Baskıda Geçme Toleransı: Birbirine Takılan Parçalar Nasıl Tasarlanır?

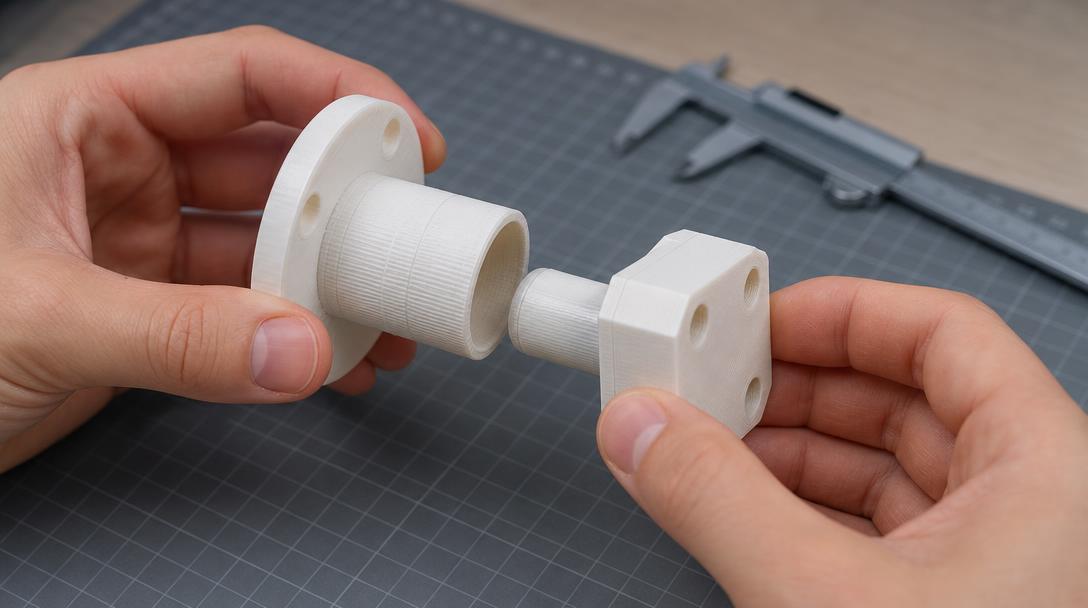

3D baskıda geçme toleransı, birbirine geçmesi gereken iki parçanın rahatça birleşip birleşmeyeceğini belirler. Çizimde ölçüleri aynı yapmak genellikle yeterli olmaz; üretim ve malzeme kaynaklı küçük farklar sıkı ya da gevşek geçmeye yol açabilir. Doğru yaklaşım, parçanın işlevine göre boşluk payı belirlemek ve ilk denemeyi ölçerek ayarlamaktır. Böylece gereksiz tam boy baskıların ve sonradan yapılan düzeltmelerin önüne geçebilirsiniz.

Geçme türünü önce belirleyin

Tasarımda parçaların nasıl birleşeceği, bırakılacak toleransı belirler. Sökülüp takılacak bir kapak ile kalıcı biçimde sabitlenecek bir pim aynı ölçü mantığıyla tasarlanmamalıdır. Geçme türünü baştan seçmek, deneme baskılarının sayısını azaltır ve tasarım kararlarını netleştirir.

• Boşluklu geçme: Parçalar zorlamadan birleşir ve gerektiğinde ayrılabilir. Kapak, kılavuz ve hareketli bağlantılarda kullanılır.
• Sıkı geçme: Birleşme sürtünmeyle tutulur; montaj için kontrollü kuvvet gerekebilir.
• Geçme kilidi: Tırnak veya esneyen bir bölüm parçaları yerinde tutar. Tırnağın geometrisi ve malzemenin esnekliği birlikte değerlendirilmelidir.

Nominal ölçü neden tek başına yetmez?

CAD modelindeki ölçü, basılan parçanın her noktada aynı ölçüde çıkacağını garanti etmez. Nozzle çapı, katman yönü, dış duvarların oluşturulma biçimi, köşelerdeki malzeme birikimi ve parçanın baskı yönü sonucu etkileyebilir. Delikler, özellikle yatay düzlemde basıldıklarında, modeldeki ölçüden daha dar görünebilir. Bu yüzden geçme ölçüsünü yalnızca model ekranındaki değerlere bakarak kesinleştirmek risklidir.

Tek bir evrensel boşluk değeri kullanmak yerine, parçanın boyutuna ve işlevine uygun bir başlangıç aralığı belirleyin. Ardından küçük bir tolerans numunesi basın: Aynı tasarımda farklı boşluk seçenekleri bulunursa, tüm parçayı yeniden üretmeden uygun geçmeyi seçebilirsiniz. Ölçümleri mümkünse kumpasla yapın ve her numuneyi hangi ayarla bastığınızı not edin. Böylece sonraki tasarımlarda karşılaştırabileceğiniz pratik bir referansınız olur.

Geçmeyi güvenilir biçimde ayarlama

1. İşlevi tanımlayın: Parça sabit mi kalacak, elle mi sökülecek, yoksa hareket mi edecek? Kullanım biçimi geçmenin ne kadar sıkı olması gerektiğini belirler.
2. Ölçüm yüzeylerini sadeleştirin: Temas edecek bölgelerde gereksiz çıkıntı, pah veya karmaşık eğriler bırakmayın. Sade yüzeyleri ölçmek ve olası hataları bulmak daha kolaydır.
3. Baskı yönünü düşünün: Geçme yüzeyinin katmanlarla ilişkisi hem ölçüyü hem de dayanımı etkileyebilir. Baskı yönünün parça dayanımına etkisini tasarım aşamasında hesaba katın.
4. Küçük numune basın: Farklı boşluk seçeneklerini aynı parça üzerinde deneyin; montaj hissini ve ölçüyü birlikte değerlendirin. Numunenin gerçek parçayla aynı baskı yönünde üretilmesi sonucu daha anlamlı kılar.
5. Son kullanım koşullarını göz önünde bulundurun: Sıcaklık, yük ve sık söküp takma ihtiyacı, geçmenin zamanla gevşemesine veya zorlaşmasına neden olabilir.

Malzeme ve üretim kararları

Malzeme değiştiğinde esneme ve yüzey davranışı da değişebilir; bu nedenle bir filamentle doğrulanan geçme diğerinde aynı sonucu vermeyebilir. Fonksiyonel parçalar için malzeme seçimini kullanım koşullarına göre yapmak önemlidir. Uygun seçenekleri değerlendirirken 3D baskı malzemeleri sayfasındaki bilgileri inceleyebilirsiniz. Tasarımın yük taşıması veya esnemesi gerekiyorsa, malzemenin yanında parça geometrisini de gözden geçirin.

Dosyanız hazırsa, üretim öncesinde geçme yüzeylerini ve ölçü toleranslarını danışmanla birlikte gözden geçirmek yeniden baskı riskini azaltabilir. Baskıya geçmeden önce küçük bir numuneyle kritik ölçüleri denemek, tasarımın montaj davranışını görmenize yardımcı olur. Parçanın ölçülerine göre 3D baskı fiyat hesaplama aracından tahmini fiyatı görebilirsiniz.

Kısa bir kontrol listesi

Montaj denemesinde parçayı zorlamadan takıp çıkarabiliyor musunuz? Geçme yüzeylerinde çapak veya belirgin katman çıkıntısı var mı? Parça kullanım sırasında gevşemeden yerinde kalıyor mu? Bu soruları küçük bir numune üzerinde yanıtlamak, çoğu tasarımda tam boy parçayı basmadan önce doğru ölçüye yaklaşmanızı sağlar. Bir değişiklik yaptığınızda önceki numuneyle aynı koşullarda yeni bir deneme basın; böylece boşluk ayarının etkisini daha net karşılaştırabilirsiniz.
