3D Baskıda Delik Telafisi: Delikler Neden Dar veya Oval Çıkar?

3D baskıda delik telafisi, vidanın geçmediği, milin sıkıştığı veya kapağın yerine oturmadığı parçalarda kritik bir fark yaratır. FDM baskıda yatay deliklerin dar ya da hafif oval çıkması normaldir; doğru tolerans, yönlendirme ve küçük tasarım telafileriyle bu sapmayı çoğu projede kontrol altına alabilirsiniz.

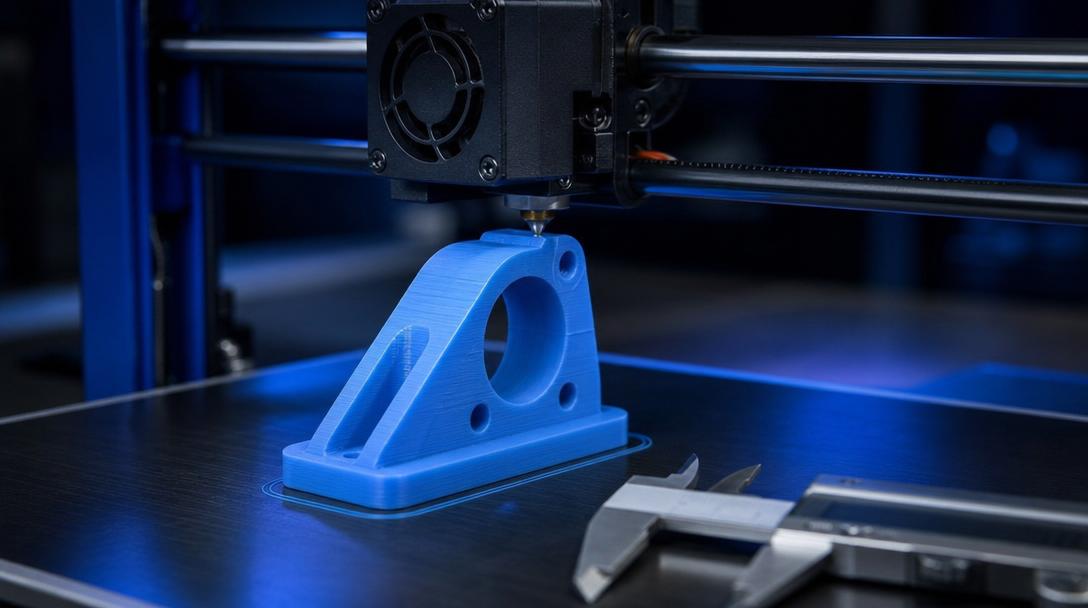

Delikler neden nominal ölçüsünden küçük çıkar?

FDM baskıda eriyen filament, CAD modelindeki ideal geometri gibi davranmaz. Katmanlar üst üste dizilirken malzeme hafifçe yayılır; özellikle yatay deliklerde alt bölgede sarkma, çevrede ise ekstrüzyonun köşeleri yuvarlatması görülür. Bu yüzden 5 mm çizdiğiniz bir delik baskıda 4,7-4,9 mm aralığına inebilir. Parça küçükse, katman yüksekliği büyükse veya duvarlar fazla sıcak basılıyorsa bu fark daha belirgin hale gelir.

En sık görülen nedenler şunlardır:

• Malzeme yayılması: Filament çizgi halinde bırakılır, mükemmel daire oluşturmaz.
• Yatay eksende sarkma: Deliğin üst yarısında katmanlar boşluğu köprüleyerek ilerlediği için form bozulabilir.
• Akış ve sıcaklık fazlalığı: Biraz fazla flow veya yüksek nozzle sıcaklığı deliği daraltır.
• Parça yönü: Delik baskı eksenine göre konumlandığında sonuç ciddi biçimde değişir.

Ne kadar telafi bırakılmalı?

Tek bir sihirli sayı yoktur; yazıcı, malzeme ve kullanım amacına göre değer değişir. Yine de pratikte işe yarayan bir başlangıç yaklaşımı vardır. Serbest geçmesi gereken pim veya vida için çoğu FDM parçada deliği nominal ölçüden yaklaşık 0,2-0,4 mm büyük tasarlamak güvenli bir başlangıçtır. Daha sıkı oturacak geçmelerde ise 0,1-0,2 mm civarında telafi yeterli olabilir.

Özellikle fonksiyonel muhafaza, kapak ve montaj parçalarında önce küçük bir test kuponu basmak, tüm modeli tekrar tekrar üretmekten daha verimlidir. Parçanızın maliyetini erkenden görmek isterseniz STL dosyanızı yükleyip anında fiyatını hesapla bağlantısından ölçü değişikliklerinin bütçeye etkisini görebilirsiniz.

Daha doğru delik için hangi yöntemler işe yarar?

İlk adım, deliği sadece büyütmek değil sorunun kaynağını azaltmaktır. Vida yuvaları, şaft geçişleri veya elektronik muhafaza delikleri tasarlarken aşağıdaki sıralama genellikle en sağlıklı sonuç verir:

1. Parçayı doğru yönlendirin: Mümkünse kritik deliği Z ekseninde değil, çevresi daha temiz çıkacak yönde konumlandırın.
2. Akış ve sıcaklığı kontrol edin: Bir miktar over-extrusion varsa delikler sistematik olarak dar çıkar.
3. Nominal ölçüye telafi ekleyin: 0,2 mm ile başlayıp test baskıya göre artırın.
4. Gerekirse son işlem planlayın: Çok hassas deliklerde matkap veya rayba ile son ölçüye gelmek daha doğru olabilir.

Elektronik kutular, sensör yuvaları ve PCB montaj parçalarında bu konu özellikle önemlidir. Kablo rakoru, M3 vida veya standoff deliklerinin ilk baskıda doğru çıkması için tasarımı elektronik kutu 3D baskı uygulamalarındaki gerçek montaj ihtiyaçlarına göre düşünmek gerekir.

CAD tarafında delik telafisi nasıl düşünülmeli?

Delik telafisini sonradan kurtarma hamlesi gibi değil, tasarım kuralı gibi ele almak daha doğrudur. Eğer parça bir vida, pim, dübel veya metal mil ile eşleşecekse hedefiniz sadece “basılabilir” değil, “tekrar üretilebilir” ölçü olmalıdır. Bu nedenle tekil delik çapından çok; katman yüksekliği, nozzle çapı, duvar sayısı ve parçanın kullanım senaryosu birlikte değerlendirilmelidir.

Daha geniş tolerans mantığını anlamak için Tolerans Nedir? Birbirine Geçen Parçalar Nasıl Tasarlanır? rehberi iyi bir tamamlayıcıdır. Böylece sadece delik çapını değil, tüm montaj davranışını daha doğru planlayabilirsiniz.

Kısacası, FDM baskıda deliklerin biraz dar veya oval çıkması bir hata değil, sürecin öngörülebilir karakteridir. Doğru telafi payı, iyi yönlendirme ve gerekirse küçük bir test baskıyla ilk denemede çok daha işlevsel sonuç alabilirsiniz. Ölçüye hassas bir parça bastırmak istiyorsanız projenizi bize iletip uygun üretim yaklaşımını birlikte netleştirebilirsiniz.
